Оснащение подъемным оборудованием для инвалидов переходов над железнодорожными путями.
Как поднять пассажира над путями, если лестница – пять и больше прямых пролётов подряд

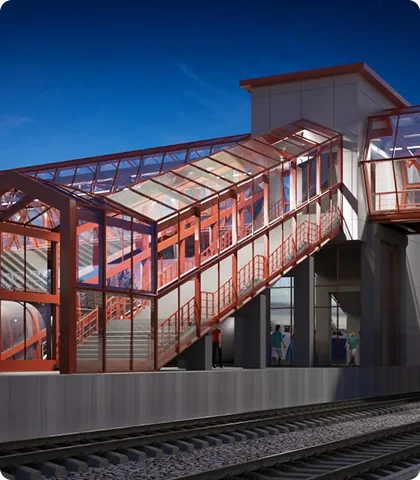

Пешеходные мосты через железнодорожные пути строили в расчёте на здорового человека с лёгким чемоданом. Про колясочников, пожилых, родителей с детскими колясками тогда особенно не думали. Теперь думать обязаны – по закону, по совести, по здравому смыслу. Но как быть, если лестница уходит на шесть метров вверх, а вокруг открытое пространство, продуваемое всеми ветрами? Лифт не втиснуть, пандус не разместить – остаётся подъёмник. И не какой попало, а такой, который вытянет весь этот длиннющий прямой маршрут с промежуточными площадками.
У нас нет десятка разных решений под каждый случай. Мы делаем наклонные платформы, способные пройти до пятидесяти метров по длине направляющей – это не рекламная цифра, а реальный потолок, проверенный на объектах. И ещё шахтные подъёмники – выручают, когда с одной из сторон перехода удаётся найти хотя бы 1,7 на 1,7 метра свободного места. Причём на разных сторонах одного и того же моста решения можно комбинировать: скажем, с одной стороны встала шахта, с другой – наклонная платформа, или наоборот. Всё остальное – детали, о которых лучше рассказать по порядку.
Что говорят нормы и почему это непросто
СП 59.13330.2016 требует доступности на транспортных объектах. Перепад больше шестидесяти сантиметров – обязан быть подъёмник, если не получается сделать нормальный пандус. ГОСТ 34682.1-2020 добавляет: нагрузка от 250 кг, скорость небольшая, аварийная остановка, ручной привод на случай, если свет отрубится. Плюс климатическое исполнение – уличные версии должны держать мороз под сорок и жару под сорок, не бояться пыли и брызг (IP54 минимум).
Почему обычный подъёмник тут не справится
Лестницы на переходах почти всегда многомаршевые, с промежуточными площадками. Обычно это пять и более пролётов – по пять-шесть метров каждый, разделённых площадками для передышки. Изредка, но встречаются и лёгкие повороты – это надо держать в уме. И всё это на открытом воздухе: дождь, снег, пыль от поездов, вибрация.
Стандартные модели с направляющей до 10–15 метров здесь просто не дотягивают – нужна либо пересадка на вторую платформу, либо искать другой способ. Мы пошли по первому пути: делаем направляющие длиной до 50 метров под конкретную геометрию лестницы. Одна платформа закрывает весь маршрут от земли до уровня платформы, даже если где-то встретится поворот.
Как устроена платформа на 50 метров
Привод реечный, с интеллектуальным контроллером скорости. Никаких магнитных меток или герконов по пути — а это огромный плюс к антивандальности. На открытых переходах это очень актуально: нечего ломать, нечего снимать, некуда пихать отвёртку. Платформа в онлайн-режиме отслеживает профиль направляющей и автоматически адаптируется к мгновенным изменениям условий: где нужно — ускоряется, при изменении угла наклона или на поворотах — сбрасывает скорость. На промежуточных площадках, например, ход автоматически замедляется, чтобы пассажир чувствовал себя уверенно. Никаких заранее зашитых карт маршрута не требуется, система сама ориентируется по реальной геометрии в каждый конкретный момент. Алгоритмы постоянно анализируют состояние пути и окружающей среды, подстраивая движение под любые погодные сюрпризы.
Платформа способна двигаться и в сложенном, и в разложенном состоянии. Это не просто удобная опция — для многих производителей движение в сложенном виде недоступно в принципе. Более того, у большинства моделей пандусы служат кромками безопасности только тогда, когда платформа разложена, что уже является прямым нарушением требований ГОСТ 34682.1-2020. У нас пандусы выполняют функцию кромок безопасности постоянно, в любом положении платформы. Плюс мы добавили дополнительные кромки безопасности вокруг боковой части платформы — они защищают при движении в сложенном состоянии. Среди отечественных производителей такое встречается нечасто, а на открытых переходах с плотным потоком людей эта защита реально снижает риск защемления или удара.
Материалы: коррозионностойкие сплавы с защитным покрытием, герметичный привод. В сложенном виде платформа почти не занимает места – оставшейся ширины марша хватает, чтобы люди спокойно шли мимо.
Если есть куда поставить шахту
Иногда проще не тянуть направляющую по лестнице, а поставить шахтный подъёмник с одной из сторон перехода. Нужна площадка примерно 1,7 на 1,7 метра. Работает как маленький лифт: заехал, нажал кнопку, поехал. Высота подъёма до 13 метров – большинство переходов закрывает. Приямок либо не нужен, либо всего 50 мм, можно обойтись лёгким пандусом.
На таких высотах каркас шахты обязан быть усиленным. Ветровые нагрузки, снеговые шапки, постоянная вибрация от поездов — всё это требует серьёзного запаса по жёсткости. Поэтому мы изначально проектируем шахту как несущую конструкцию, способную держать все расчётные нагрузки без дополнительных подпорок и растяжек. Остекление защищает от осадков и пыли, а сам каркас собирается на месте за считанные дни.
Для нормальной круглогодичной эксплуатации в условиях сибирской зимы или прибрежной сырости этого может быть мало. Мы разработали решение с установкой подъёмника в дополнительную утеплённую шахту с тамбур-шлюзами. Это полностью отсекает холод, влагу и грязь, и оборудование работает безотказно в любой сезон. Если нужно – проконсультируем и дадим проектировщикам все необходимые материалы по этим узлам.
Часто шахтный вариант выбирают, когда лестница слишком узкая или её геометрия просто не позволяет разместить наклонную платформу, не перекрыв людям проход. А если с одной стороны места под шахту хватает, а с другой нет – никто не мешает поставить на одной стороне шахтный подъёмник, на другой наклонную платформу. Или наоборот. Главное, чтобы людям было удобно.
Удалённый контроль и предиктивное обслуживание — для шахтных подъёмников
Для транспортных объектов, где цена любой остановки — это сотни пассажиров, застрявших на путях, мониторинг подъёмников давно стал обязательным требованием. В вертикальных шахтных моделях мы встроили всё, что нужно для полноценной диспетчеризации, и готовы предложить тот уровень контроля, который нужен конкретной станции.
На базовом уровне — простое переговорное устройство на платформе и передача сигнала «работа/авария» на пульт дежурного. Дальше — больше: подключение через Modbus к локальной системе, вывод полного состояния на экран диспетчера в реальном времени. А для крупных узлов мы делаем интеграцию с SCADA-системами вокзала или станции. Диспетчер видит каждый цикл, температуру привода, износ узлов, историю поездок.
Но самое интересное — это предиктивное обслуживание. Система управления шахтного подъёмника отслеживает отклонения в работе привода и механизмов, замечает малейшие изменения в динамике хода ещё до того, как они станут проблемой. Обнаружив аномалию, контроллер может отправить уведомление сервисной бригаде или автоматически перейти на щадящий режим до прибытия инженера. Обслуживание перестаёт быть реактивным — «сломалось, чиним» — и становится предсказуемым. Простой сводится к минимуму, а пассажиры даже не замечают, что оборудование проверяло себя.
Все наши шахтные подъёмники поставляются с открытым интерфейсом для интеграции в цифровую среду вокзала или станции. Если нужно — поможем спроектировать систему мониторинга под конкретный объект.
Два подхода в сравнении
| Что смотрим | Наклонный (до 50 м) | Шахтный |
|---|---|---|
| Установка | На лестничном марше | Отдельная площадка на любой стороне перехода |
| Дальность хода | До 50 метров по направляющей | До 13 метров по вертикали |
| Место | Марш от 1050 мм, в сложенном виде проход остаётся | Площадка от 1,7×1,7 м |
| Приямок | Нет | Нет или 50 мм |
| Погода | Частичная защита, лучше навес | Полная защита (включая тамбур-шлюзы для круглогодичной работы) |
| Траектория | Прямая, многомаршевая, иногда с поворотом | Не привязана к лестнице |
| Ветровые нагрузки | Усиленная рама по проекту | Каркас шахты усилен по проекту |
| Комбинация | Можно совмещать на одном объекте с шахтным | Можно совмещать с наклонным |
Три живых примера: Хабаровск, Онохой и Малиновка
Хабаровск, надземный пешеходный мост. Здесь с обеих сторон перехода нашлось место под вертикальные шахты – смонтировали шесть шахтных подъёмников с высотой подъёма почти 12 метров каждый. Каждый подъёмник установлен в усиленную опорную конструкцию с дополнительным ограждением, что обеспечило необходимую жёсткость и безопасность без использования остекления. Пассажиры заезжают на платформу и спокойно поднимаются на уровень моста, минуя долгую лестницу. Монтаж провели без долгих остановок движения, приямок везде минимальный.
Станция Онохой, наземный переход. Похожая ситуация – с обеих сторон моста нашлись площадки для вертикального решения. Установили два шахтных подъёмника на 9 метров каждый, закрывающие перепад от земли до платформы. За счёт полной защиты от осадков и ветра оборудование работает безотказно круглый год.
Остановочный пункт Малиновка (Рижское направление, Истра, Московская область). А вот тут свободного места для шахты не оказалось ни с одной стороны. Зато был пешеходный мост с четырьмя лестничными сходами, и все четыре – прямые, многомаршевые, длинные. Почти 40 метров по длине траектории. Смонтировали наклонные платформы, направляющие прошли по всем маршам. Платформы работают как часы, не мешая пешеходам в сложенном виде.
Для проектировщиков: что можно получить заранее
По запросу бесплатно пришлём BIM-модели и DWG-примитивы для обоих типов подъёмников. В комплекте — варианты усиленных опор под наклонные платформы и узлы дополнительных шахт с тамбур-шлюзами для круглогодичной эксплуатации. Это помогает на ранней стадии заложить оборудование, нормально посчитать нагрузки и не ломать голову над тем, как всё это разместить, не мешая потоку пассажиров. Для визуализаторов тоже есть детальные 3D-модели — можно сделать честный рендер и согласовать внешний вид с архитектурным надзором. Если нужно — проконсультируем по нюансам привязки к конкретному объекту.
Что в итоге
Надземные пешеходные переходы через железнодорожные пути представляют собой протяжённые многомаршевые лестницы, эксплуатируемые в условиях открытой атмосферы. Типовые технические решения для таких объектов практически отсутствуют. Мы закрываем эту задачу с помощью двух типов оборудования: наклонных платформ с длиной направляющей до 50 метров, способных в реальном времени адаптироваться к изменению уклона и проходить повороты, и вертикальных шахтных подъёмников, устанавливаемых с любой стороны перехода при наличии площадки от 1,7×1,7 м. Оба варианта допускают комбинирование на одном объекте, что позволяет подобрать оптимальную конфигурацию для каждого лестничного схода. Для открытых конструкций применяются усиленные опорные рамы, рассчитанные на ветровые и вибрационные нагрузки. При необходимости круглогодичной эксплуатации шахтные подъёмники оснащаются утеплённой шахтой с тамбур-шлюзами и системами диспетчеризации с предиктивным обслуживанием. Чтобы определить конфигурацию, соответствующую особенностям конкретного перехода, обратитесь к нашим инженерам — они проведут консультацию и предложат обоснованное решение.
