Подъёмники для подземных переходов: когда спуск под землю должен быть доступен каждому

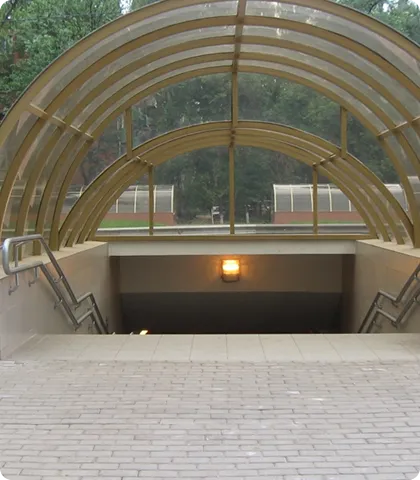

Подземные переходы — привычная часть городской инфраструктуры. Три-четыре пролёта, разделённых площадками, уходят вниз, под землю. Глубина типового перехода обычно составляет около шести метров от уровня тротуара до пола тоннеля. Высокая влажность, риск подтопления грунтовыми водами, стеснённые условия строительства и постоянный поток пешеходов — всё это создаёт среду, в которой далеко не каждый подъёмник способен нормально работать. А ведь именно сюда приходят люди на колясках, родители с детскими колясками, пожилые — и им нужно просто перейти дорогу, не штурмуя длиннющий лестничный марш.
Мы решаем эту задачу двумя типами оборудования: наклонными платформами с направляющей до пятидесяти метров и вертикальными шахтными подъёмниками. Каждый вариант проверен годами эксплуатации в десятках городов, и каждый способен выдержать всё, что преподносит подземная среда — от сырости до круглосуточной проходимости.
Что говорят нормы и в чём особенность подземных переходов
СП 59.13330.2016 требует доступности для маломобильных групп на всех объектах транспортной инфраструктуры, и подземные переходы — не исключение. ГОСТ 34682.1-2020 задаёт базовые параметры: нагрузка не менее 250 кг, плавный ход, аварийная остановка, ручной дублёр на случай отключения электричества. Климатическое исполнение — IP54 и выше, рабочий диапазон от минус сорока до плюс сорока, но для подземных объектов добавляются особые требования по влагозащите.
Почему обычный подъёмник не справится
Лестницы в подземных переходах — это обычно три-четыре пролёта, разделённых площадками. Иногда встречаются повороты. Глубина типового перехода — около шести метров, и стандартные модели с направляющей до 10–15 метров здесь просто не дотягивают. Пришлось бы городить пересадку с одной платформы на другую, что в условиях ограниченного пространства практически нереализуемо.
Мы идём другим путём: проектируем направляющую длиной до 50 метров, которая закрывает весь маршрут от входа до тоннеля одной платформой. А если на входе есть достаточно свободного места, ставим вертикальный шахтный подъёмник — он полностью решает проблему спуска под землю без привязки к геометрии лестницы.
Как устроена платформа на 50 метров
Привод реечный, с интеллектуальным контроллером скорости. Никаких магнитных меток или герконов на направляющей — это огромный плюс к антивандальности. В подземных переходах, где освещение часто оставляет желать лучшего, а внимание служб рассредоточено, отсутствие торчащих датчиков означает отсутствие цели для хулиганов. Платформа в реальном времени отслеживает профиль направляющей и сама подстраивается под изменение уклона: на спусках и поворотах сбрасывает скорость, на промежуточных площадках автоматически замедляется.
Она способна двигаться и в сложенном, и в разложенном состоянии — для многих производителей это недоступно в принципе. Более того, у большинства моделей пандусы выполняют функцию кромок безопасности только в разложенном положении, что прямо противоречит ГОСТ 34682.1-2020. У нас пандусы являются кромками безопасности постоянно, в любом положении платформы. Дополнительно мы установили кромки безопасности по бокам платформы — они защищают прохожих при движении в сложенном состоянии. Среди российских производителей такое решение встречается крайне редко.
Материалы: коррозионностойкие сплавы с усиленным защитным покрытием, герметичный привод с повышенной влагозащитой. В сложенном виде платформа почти не занимает места — оставшейся ширины марша хватает, чтобы люди спокойно шли мимо.
Если есть место под шахту
Когда на входе в подземный переход находится достаточно свободного пространства, мы ставим вертикальный шахтный подъёмник. Типовая глубина таких переходов — около 6 метров, а наши шахтные модели рассчитаны на подъём до 13 метров, так что запас по высоте более чем двукратный. Приямок требует особого внимания: в подземных условиях обязательна не только качественная гидроизоляция, чтобы грунтовые воды не проникали внутрь, но и продуманное водоотведение. Мы проектируем дренажные каналы и отвод воды в ливневую канализацию перехода, чтобы избежать застоя воды и подтопления привода. Приямок делается минимальным — всего 50 мм, а в ряде случаев обходимся вообще без него, используя лёгкий пандус.
Шахта проектируется с учётом стеснённых условий подземного строительства. Она сама служит несущей конструкцией, никаких дополнительных опор не требуется. Снаружи — ограждение и антивандальные двери, без остекления, но с полной защитой от сырости и пыли.
Для круглогодичной работы в условиях повышенной влажности шахту можно дополнительно утеплить и оснастить там же антивандальными дверями с уплотнителями. Это отсекает сырость и холод, и оборудование работает безотказно в любой сезон. Если нужно — проконсультируем и дадим проектировщикам все материалы по гидроизоляции приямка, водоотведению и влагозащите электрики.
Важный момент: на подземных переходах подъёмники практически всегда устанавливаются парами — по одному на каждом входе. Это единственный способ обеспечить полноценную доступность для людей, которым нужно спуститься под землю и подняться обратно с любой стороны дороги. Именно так сделано на всех наших объектах: два шахтных подъёмника на переход либо две наклонные платформы на обоих лестничных сходах. Если на одном входе места достаточно, а на другом его нет — комбинируем: шахтный подъёмник на одном входе, наклонная платформа на другом. Главное, чтобы человек мог беспрепятственно пересечь дорогу под землёй.
Наклонная платформа — когда шахту ставить некуда
Наклонные платформы в подземных переходах — это функциональное решение для ситуаций, когда свободного места под шахту нет ни на одном из входов. Чаще всего так бывает в старых переходах советской постройки, где лестничные марши вписаны в плотную застройку и расширяться некуда. Тогда мы ставим наклонную платформу с длиной направляющей до 50 метров, которая закрывает весь лестничный маршрут одной платформой.
По возможностям она не уступает шахтному подъёмнику: тот же реечный привод, та же адаптивная система управления, те же постоянные кромки безопасности плюс боковые кромки для движения в сложенном состоянии. И точно так же наклонные платформы ставятся парами — по одной на каждый лестничный сход. Если на одном входе места достаточно для шахты, а на соседнем нет — мы комбинируем оба типа в рамках одного перехода. Это обычная практика, и для пользователя разницы нет: что шахта, что наклонная платформа одинаково надёжно спустят его в тоннель.
Удалённый контроль и предиктивное обслуживание — для шахтных подъёмников
В подземных переходах, где любой простой означает, что десятки людей не могут перейти дорогу, мониторинг оборудования обязателен. В шахтные подъёмники мы встроили всё необходимое для диспетчеризации.
Базовый уровень — переговорное устройство и сигнал «работа/авария» на пульт дежурного. Стандартный — подключение через Modbus к локальной системе, вывод состояния на экран диспетчера. Для крупных городов — интеграция с SCADA-системами, позволяющая видеть каждый цикл, износ узлов, историю поездок.
Но самое ценное — предиктивное обслуживание. Система управления отслеживает отклонения в работе привода и механики ещё до того, как они станут проблемой. При малейшей аномалии контроллер может отправить уведомление сервисной бригаде или самостоятельно перейти на щадящий режим. Обслуживание перестаёт быть реактивным и становится предсказуемым. Простой сводится к минимуму, а люди даже не замечают, что оборудование проверяло себя.
Все шахтные подъёмники поставляются с открытым интерфейсом для интеграции в городскую систему мониторинга. Если нужно — поможем спроектировать систему под конкретный объект.
Два подхода в сравнении
| Что смотрим | Шахтный (основной вариант) | Наклонный (когда нет места под шахту) |
|---|---|---|
| Установка | Отдельная площадка на входе | На лестничном марше |
| Дальность хода | До 13 метров по вертикали (типовой переход ~6 м) | До 50 метров по направляющей |
| Место | Достаточно свободной площадки на входе | Марш от 1050 мм, в сложенном виде проход остаётся |
| Приямок | Нет или 50 мм (с гидроизоляцией и водоотведением) | Нет |
| Влажность | Полная защита (герметичный привод, гидроизоляция, дренаж) | Частичная защита, влагозащищённые узлы |
| Траектория | Не привязана к лестнице | Прямая, многомаршевая, иногда с поворотом |
| Нагрузки | Шахта спроектирована с учётом всех нагрузок | Усиленная опора по проекту |
| Количество на переход | Обычно пара (по шахте на каждом входе) | Обычно пара (по платформе на каждом сходе) |
| Комбинация | Можно совмещать на одном объекте с наклонным | Можно совмещать с шахтным |
Несколько примеров из городов
Москва: подземный переход на Варшавском шоссе
Один из оживлённых подземных переходов на Варшавском шоссе — глубина около 6 метров, постоянный поток людей. При реконструкции удалось найти место под две шахты на обоих входах. Установили шахтные подъёмники с антивандальными дверями, усиленной гидроизоляцией приямков и дренажными каналами. Подъёмники работают круглосуточно, интегрированы в городскую систему мониторинга. За три года эксплуатации ни одного нарекания.
Санкт-Петербург: переход у станции метро «Площадь Восстания»
Подземный переход в историческом центре Петербурга — стеснённые условия, плотная застройка. Свободного места для шахты не нашлось ни на одном входе. Смонтировали наклонные платформы с направляющей длиной почти 40 метров. Направляющая прошла по всем маршам, платформа автоматически замедляется на промежуточных площадках. Привод с усиленной влагозащитой, кромки безопасности постоянные. В сложенном виде остаётся достаточно места для пешеходов. За два года ни одной поломки.
Новосибирск: переход на площади Маркса
Подземный переход на одной из самых загруженных площадей Новосибирска — глубина 6 метров, круглосуточный поток. На обоих входах нашлось место под шахты. Установили два шахтных подъёмника с антивандальными дверями и утеплением для сибирской зимы. Гидроизоляция приямков усиленная, дренажные каналы спроектированы с учётом весенних паводков. Подъёмники интегрированы в SCADA-систему города, работает предиктивная диагностика. За всё время ни одной внеплановой остановки.
Для проектировщиков: что можно получить заранее
По запросу бесплатно пришлём BIM-модели и DWG-примитивы для обоих типов подъёмников. В комплекте — варианты опор под наклонные платформы и узлы шахт с антивандальными дверями, гидроизоляцией приямков и дренажными решениями для подземной эксплуатации. Это помогает на ранней стадии заложить оборудование, нормально посчитать нагрузки и не ломать голову над тем, как всё это разместить, не мешая пешеходам. Для визуализаторов тоже есть детальные 3D-модели — можно сделать честный рендер и согласовать внешний вид с архитектурным надзором. Если нужно — проконсультируем по нюансам привязки к конкретному объекту.
Что в итоге
Подземные пешеходные переходы — это многомаршевые лестницы в условиях повышенной влажности и стеснённого пространства. Основным решением для таких объектов являются вертикальные шахтные подъёмники, спроектированные с учётом всех нагрузок и оснащённые гидроизоляцией приямков и системой водоотведения. Наклонные платформы с направляющей до 50 метров, способные в реальном времени адаптироваться к изменению уклона и проходить повороты, применяются там, где для шахты физически нет места, и являются полноценной функциональной заменой. Оба варианта устанавливаются парами — по одному на каждом входе в переход, чтобы обеспечить доступность в обоих направлениях. При необходимости круглогодичной эксплуатации шахтные подъёмники оснащаются утеплённой шахтой с антивандальными дверями и системами диспетчеризации с предиктивным обслуживанием. Чтобы определить конфигурацию, соответствующую конкретному переходу, достаточно связаться с нашими инженерами — они проведут консультацию и предложат обоснованное решение.
