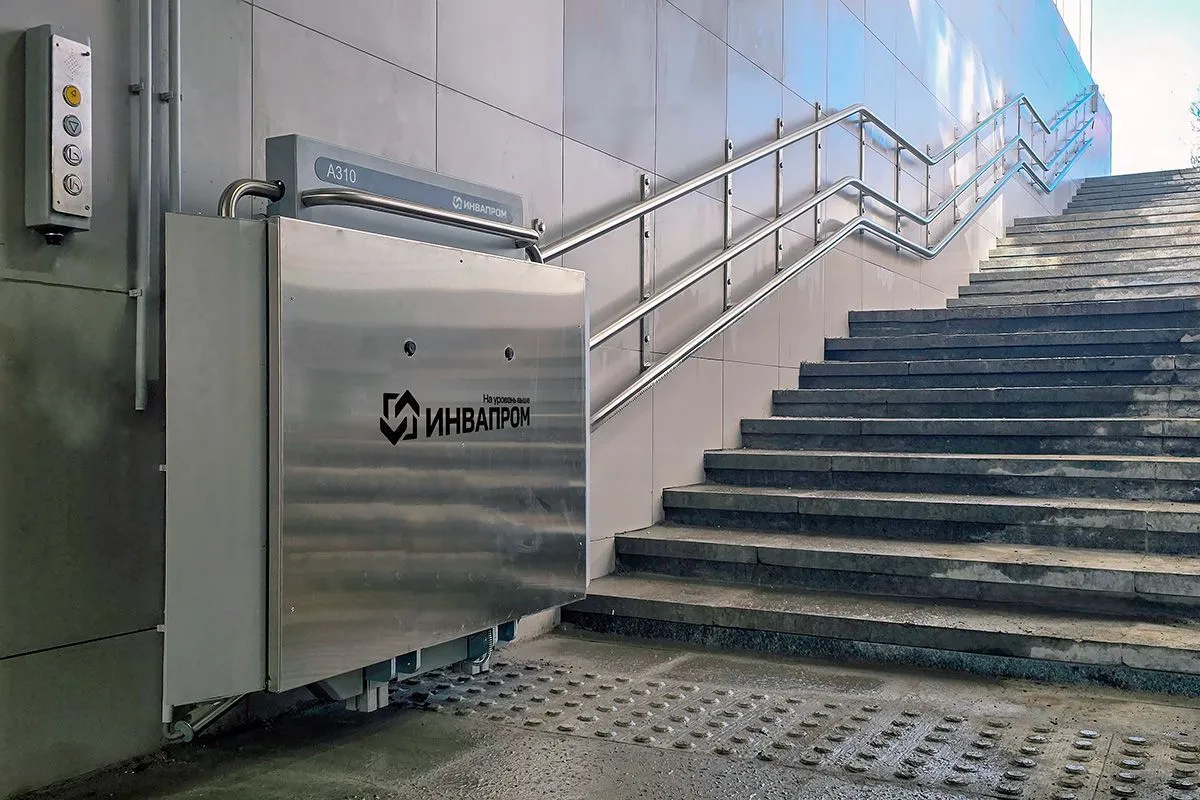

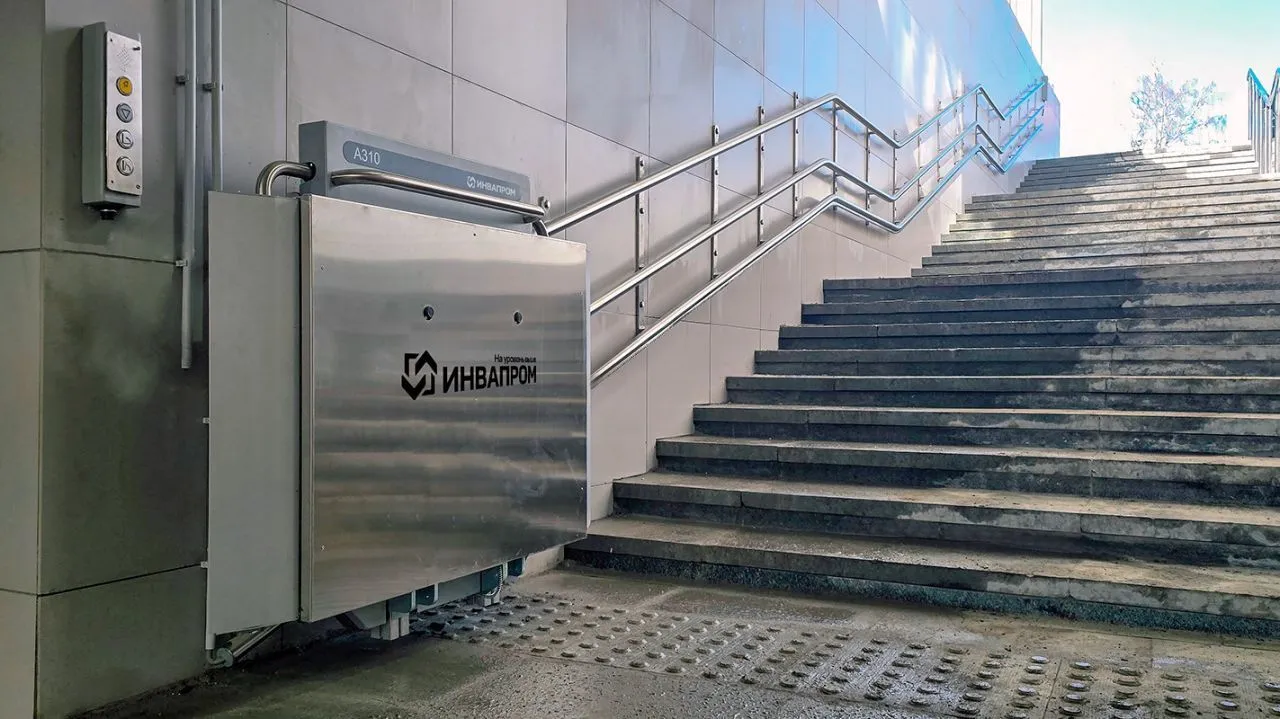

В подземном пешеходном переходе г. Жуковского, соединяющем улицу Интернациональную и Южный проспект, установлены два наклонных подъёмника ИНВАПРОМ А310 с криволинейными направляющими, изготовленными по индивидуальному проекту. Подземные переходы — один из самых сложных типов объектов для монтажа подъёмного оборудования: повороты маршей, промежуточные площадки, узкий проход и бетон со всех сторон. Рассказываем, как мы решили эту задачу.
Объект
Подземный пешеходный переход, г. Жуковский, Московская область — соединяет улицу Интернациональную и Южный проспект.
Оборудование: наклонный подъёмник для лестниц сложной конфигурации ИНВАПРОМ А310 (производство ИНВАПРОМ).
Количество: 2 ед. — по одному независимому подъёмнику на каждом лестничном марше.
Высота подъёма: 4 метра.
Особенности: криволинейная траектория движения, направляющие изогнуты под конкретные углы и радиусы объекта, монтаж без вмешательства в несущие конструкции.
Почему подземный переход — сложный объект для доступной среды
Для человека на кресле-коляске подземный переход без подъёмного оборудования — непреодолимый барьер, разрывающий городской маршрут. Переход между улицей Интернациональной и Южным проспектом — важная транспортная артерия Жуковского, которой ежедневно пользуются сотни горожан. При этом сами переходы крайне неудобны для монтажа: лестничный марш здесь редко бывает прямым, а пространство жёстко ограничено существующими конструкциями.
На данном объекте специалистам ИНВАПРОМ предстояло решить сразу несколько задач:
- лестничные марши сложной геометрии — с поворотами и промежуточными площадками, где типовые прямолинейные решения не работают в принципе;
- значительный перепад высот — 4 метра, что требует протяжённой трассы движения платформы;
- узкий проход — платформа не должна мешать основному потоку пешеходов;
- бетонные ограждающие конструкции со всех сторон и запрет на вмешательство в несущие элементы сооружения;
- уличный микроклимат — перепады температур и повышенная влажность, характерные для подземных переходов;
- необходимость полноценного двустороннего доступа — переход должен быть проходим для МГН в обоих направлениях.
Решение: ИНВАПРОМ А310 — движение по сложной траектории
Для объекта был выбран наклонный подъёмник ИНВАПРОМ А310 — модель, созданная именно для лестниц сложной конфигурации. Её ключевая особенность — способность двигаться по криволинейной траектории: направляющие изгибаются под конкретные углы и радиусы объекта. Никакой типовой геометрии — вся трасса проектируется индивидуально под место установки.
Перед монтажом специалисты ИНВАПРОМ детально обмерили оба лестничных марша и разработали индивидуальный проект под существующую геометрию лестниц. Это позволило вписать оборудование в готовое сооружение без каких-либо строительных переделок и без вмешательства в несущие конструкции перехода.
Конструктивные решения проекта:
- Два независимых подъёмника — по одному на каждом марше. Это обеспечивает полноценный двусторонний доступ: пользователь проходит весь маршрут без лишних манёвров и ожидания.
- Криволинейные направляющие по индивидуальному проекту — платформа уверенно проходит повороты и промежуточные площадки маршей на всём перепаде высот в 4 метра.

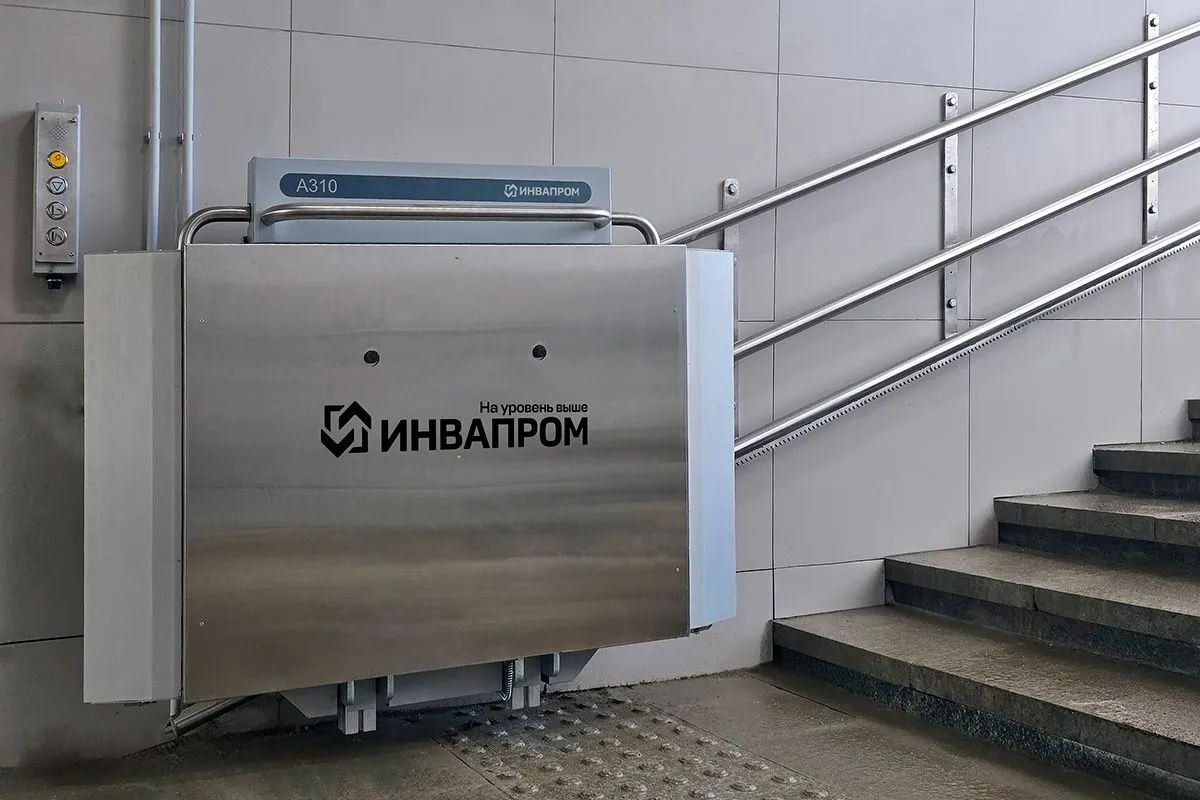

- Компактное сложенное положение — в нерабочем состоянии платформа складывается и не мешает пешеходам в узком проходе.
- Климатическая стойкость — конструкция рассчитана на перепады температур и повышенную влажность, характерные для подземных переходов.
Специалисты ИНВАПРОМ выполнили полный цикл работ:
- обследование объекта, детальный обмер обоих маршей и разработку индивидуального проекта;
- изготовление криволинейных направляющих под геометрию лестниц;
- монтаж направляющих и платформ, электромонтаж;
- пусконаладку и нагрузочные испытания;
- техническое освидетельствование и инструктаж эксплуатирующей службы.
Заказчику переданы паспорта изделий, акты ввода в эксплуатацию, руководства и журналы технического обслуживания.
Результат
Два наклонных подъёмника ИНВАПРОМ А310 введены в эксплуатацию и обеспечивают беспрепятственный двусторонний доступ маломобильных граждан в подземном пешеходном переходе между улицей Интернациональной и Южным проспектом. Оборудование соответствует требованиям ГОСТ 34682.2-2020 для наклонных подъёмных платформ.
В существующую городскую инфраструктуру Жуковского — без вмешательства в несущие конструкции и без перепланировки — вписаны два полностью рабочих подъёмника, преодолевающих перепад высот 4 метра. Подземный переход перестал быть барьером и стал полноценной частью безбарьерного городского маршрута.
