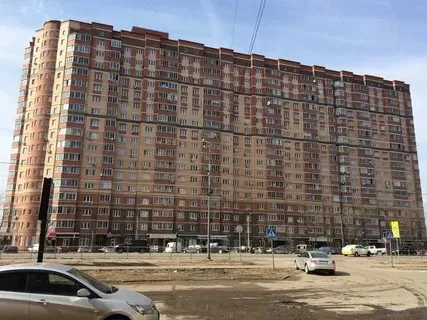

Объект: 17-этажный жилой дом
Адрес: пр. Красной Армии, 247, подъезд 3, Сергиев Посад
Перепад высот: 1,9 м
Ширина проёма: 1257 мм
Оборудование: Вертикальный подъёмник МУЛЬТИЛИФТ
Привод: Винт-гайка, самотормозящийся
Грузоподъёмность: 400 кг
Платформа: 1250×900 мм
Особенность: Монтаж без перепланировок
В третьем подъезде семнадцатиэтажного дома на проспекте Красной Армии проживает семья с ребёнком-инвалидом, использующим инвалидную коляску. Перепад высот между уровнем входа и первым этажом составляет 1,9 метра. Установка пандуса с нормативным уклоном невозможна из-за ограниченного пространства входной группы. Для самостоятельного спуска и подъёма требуется подъёмное устройство.
Инженеры ИНВАПРОМ спроектировали установку подъёмника МУЛЬТИЛИФТ с минимальным вмешательством в существующую конструкцию здания. Ширина проёма входной группы составляет 1257 мм — это нижний предел для размещения оборудования данной модели.
МУЛЬТИЛИФТ с приводом винт-гайка не требует отдельного машинного помещения: все механизмы размещены в конструкции платформы и направляющей колонны. Самотормозящаяся система исключает необходимость в дополнительных тормозных устройствах. Монтаж выполнен без перепланировок и согласований с архитектурными службами.

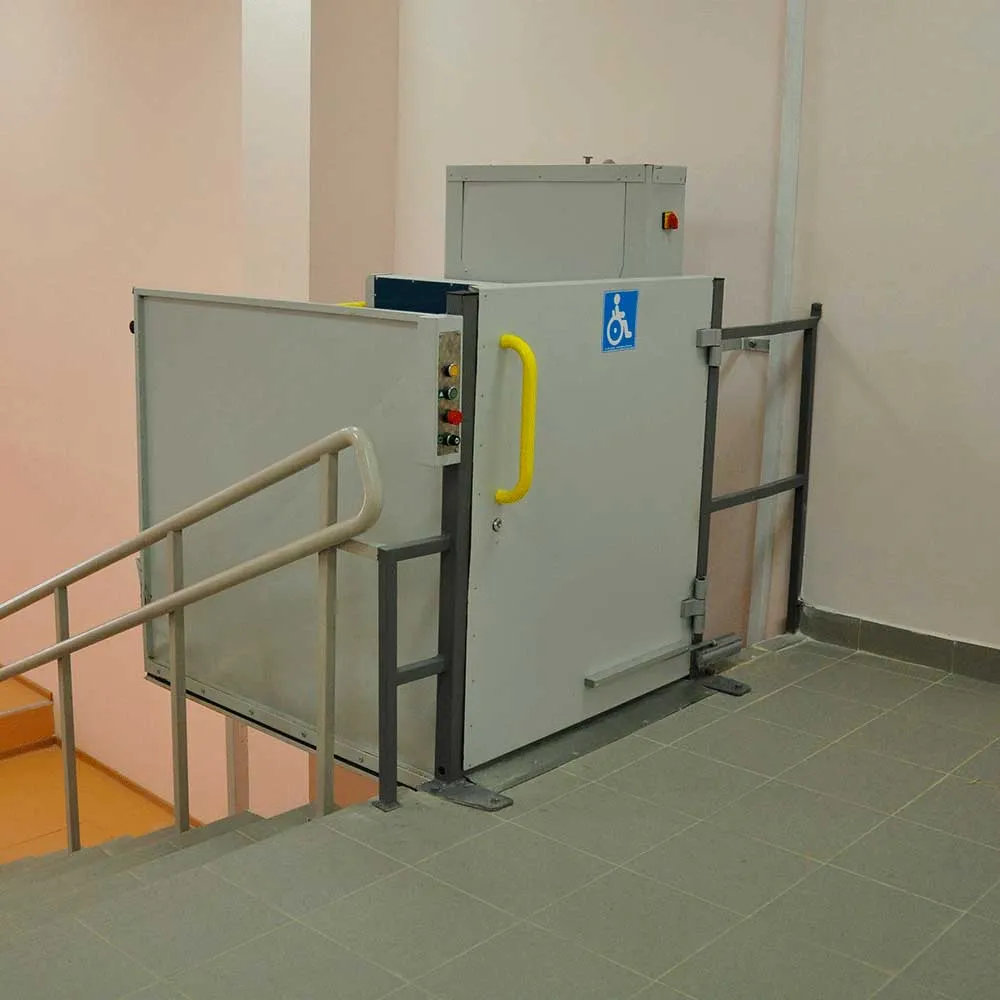

Установка в проём шириной 1257 мм
Автоматический шлагбаум и полуавтоматическая калитка
Автоматический шлагбаум на платформе предотвращает выкатывание коляски во время движения. Аварийные путевые концевики и кнопки аварийного останова установлены на платформе и на этажных постах управления. Полуавтоматическая калитка на верхней площадке открывается при подходе платформы и блокируется при её движении вниз.
Подключение к сети 220 В, 50 Гц. Оборудование оснащено стабилизатором напряжения для защиты от перепадов в электросети.
После ввода в эксплуатацию семья получила возможность самостоятельно (под присмотром взрослых) покидать подъезд и возвращаться домой. Подъёмник используется ежедневно, обеспечивая доступность жилья для ребёнка с ограниченными возможностями.
Итоговые параметры проекта:
| Модель | МУЛЬТИЛИФТ вертикальный |
| Тип привода | Винт-гайка, самотормозящийся |
| Высота подъёма (факт.) | 1,9 м |
| Макс. высота подъёма (модель) | 3,0 м |
| Размер платформы | 1250×900 мм |
| Грузоподъёмность | 400 кг |
| Ширина проёма для монтажа | от 1250 мм (факт 1257 мм) |
| Напряжение питания | 220 В, 50 Гц |
| Стабилизация напряжения | Встроенный стабилизатор |
| Автоматический шлагбаум | Есть |
| Калитка верхней площадки | Полуавтоматическая |
| Аварийная остановка | Кнопки на платформе и этажных постах |
