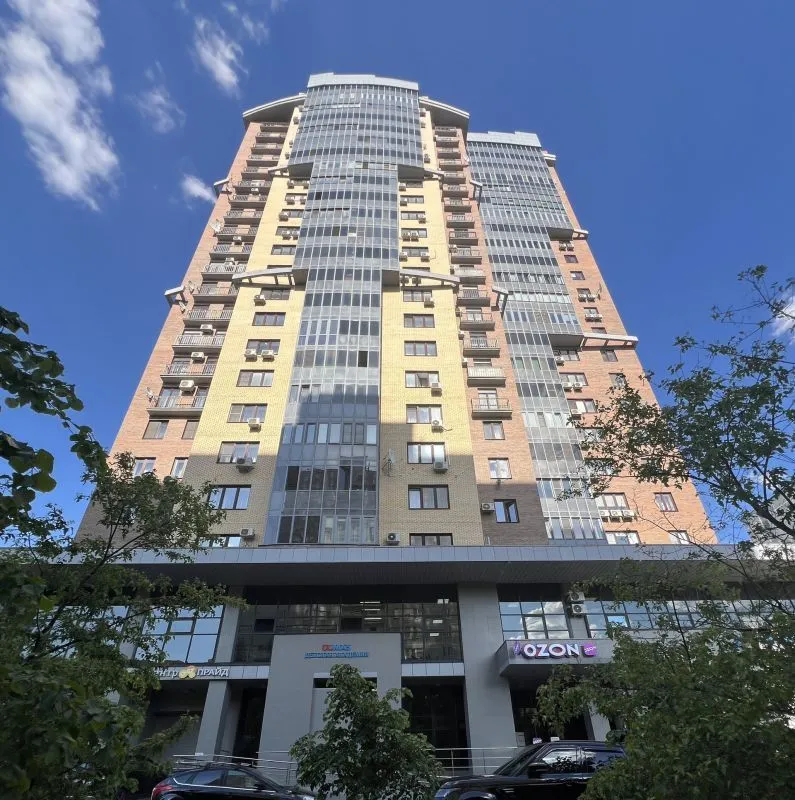

Объект: 4-й подъезд, бульвар Маршала Крылова, 25, Одинцово
Тип подъёмника: Вертикальный шахтный подъёмник ИНВАПРОМ А1
Привод: винт-гайка, самотормозящийся
Грузоподъёмность: 300 кг (опционально 410 / 500 кг)
Платформа: 1480×1100 мм
Высота подъёма: до 13 м (6 остановок)
В работе по оснащению жилых домов подъёмниками для инвалидов мы часто сталкиваемся с одним и тем же вопросом: «У нас есть лифт. Почему инвалид не может им воспользоваться?» Ответ связан не с лифтом, а с тем, что находится под ним. Каждая лифтовая шахта имеет приямок — заглублённую зону под кабиной, необходимую для размещения буферных устройств. Из-за этого заглубления уровень пола лифтового холла первого этажа всегда выше уровня входа в подъезд. Разница перекрывается лестничными ступенями.
Подъезд №4 жилого дома на бульваре Маршала Крылова, 25 в Одинцово стал финальным объектом комплексного проекта по оснащению здания подъёмным оборудованием для МГН. В подъезде проживает маломобильный жилец, для которого лестничный марш у лифта являлся непреодолимым препятствием. Требовалось обеспечить самостоятельный доступ от входной двери до лифтовой площадки, не нарушая проход для остальных жильцов, без капитальных строительных работ, в соответствии со всеми действующими нормативами.
В подъезде №4 установлен вертикальный подъёмник ИНВАПРОМ А1 — та же модель, что и в трёх других подъездах здания. Выбор модели обусловлен её оптимальным соответствием условиям таких объектов: ограниченное пространство холла, небольшая высота подъёма, необходимость соответствия нормативам жилого дома, требование к автономности пользования.
Привод «винт-гайка» с маршевым двигателем 2,2 кВт обеспечивает плавный, равномерный подъём без рывков. Скорость — до 0,15 м/с. Система конструктивно самотормозящая и оснащена аварийной гайкой — дублирующим элементом безопасности по ГОСТ Р 55555-2013. Номинальная нагрузка — 300 кг (опционально до 500 кг). Размер платформы — 1480×1100 мм, дверной проём — 940×2040 мм, что обеспечивает комфортный въезд кресла-коляски и место для сопровождающего.
Шахта 1640×1560 мм установлена с учётом планировки холла. Приямок 50 мм (или устройство пандуса при нулевом приямке). Электропитание — 1×230 В или 3×380 В, 50 Гц, 16 А. Машинное отделение интегрировано в шахту. Оборудование сертифицировано по ТР ТС 010/2011, ГОСТ Р 55555-2013, ГОСТ 34682.2-2020 и EN 81-41.
Винт-гайка – самоторможение, исключающее неконтролируемое падение. Аварийная гайка – дублирующий элемент безопасности по ГОСТ Р 55555-2013. Скорость 0,15 м/с, плавный ход.
Индивидуальное проектирование под геометрию холла. Шахта установлена без нарушения проходов. Приямок 50 мм выполнен локально. Все четыре подъезда оснащены идентичным оборудованием.
С вводом подъёмника в подъезде №4 комплексный проект по бульвару Маршала Крылова, 25 завершён полностью. Все четыре подъезда здания оснащены вертикальными подъёмниками ИНВАПРОМ А1, прошедшими техническое освидетельствование и введёнными в постоянную эксплуатацию. Четыре жильца с инвалидностью получили право входить в собственный дом самостоятельно, без расписания и без зависимости от чужой помощи, в любое время дня и ночи.
Итоговые параметры проекта:
| Модель | ИНВАПРОМ А1 |
| Тип привода | Винт-гайка, самотормозящийся |
| Грузоподъёмность | 300 / 410 / 500 кг (в зависимости от комплектации) |
| Размер платформы | 1480×1100 мм |
| Габариты шахты | 1640×1560 мм, проём 1640×1680 мм |
| Ширина дверного проёма | 940 мм |
| Высота двери | 2040 мм |
| Макс. высота подъёма | 13 м |
| Количество остановок | до 6 |
| Скорость движения | 0,15 м/с |
| Двигатель | 2,2 кВт |
| Электропитание | 1×230 В / 3×380 В, 50 Гц, 16 А |
| Приямок | 50 мм (или 0 мм с пандусом) |
| Соответствие стандартам | ГОСТ Р 55555-2013, ТР ТС 010/2011, ГОСТ 34682.2-2020, EN 81-41 |
