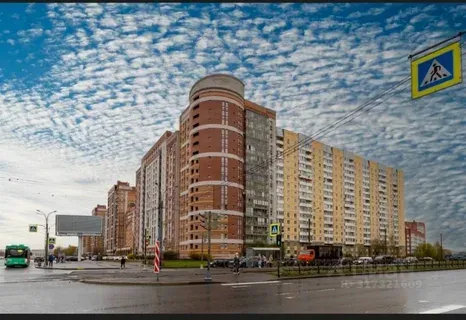

Объект: 1-й подъезд, Богатырский пр., 26к1, Санкт-Петербург
Тип подъёмника: Вертикальный подъёмник ИНВАПРОМ А1 с шахтой
Привод: винт-гайка, самотормозящийся
Грузоподъёмность: 410 кг
Высота подъёма: до 13 м (по проекту)
Платформа: 1480×1100 мм, шахта 1640×1560 мм
При обследовании жилого дома по адресу Богатырский проспект, 26к1 в Санкт-Петербурге выявлена проблема: первый этаж находится значительно выше уровня входной группы из-за приямка лифтового оборудования. Перепад высот составляет от 1,5 до 2 метров. Для жильцов с инвалидными колясками и маломобильных граждан это создало непреодолимый барьер на пути в собственные квартиры в подъезде №1.
После детального технического обследования и замеров установлен вертикальный подъёмник ИНВАПРОМ А1 с шахтой. Модель обеспечивает грузоподъёмность 410 кг, высоту подъёма до 13 метров, скорость движения до 0,15 м/с. Ключевое преимущество – возможность установки без приямка (достаточно пандуса высотой 50 мм).
Платформа размером 1480×1100 мм свободно вмещает инвалидную коляску с сопровождающим. Шахта 1640×1560 мм органично вписана в архитектуру входной группы. Привод «винт-гайка» обеспечивает плавное и бесшумное движение. Управление: однократное нажатие на этажных площадках и удержание кнопки на платформе (соответствие ГОСТ Р 55555-2013).
Винт-гайка с самоторможением и аварийной гайкой – платформа фиксируется при отключении питания. Датчики препятствий, аварийная остановка, защита от перегрузки. Управление: на этажах – однократное нажатие, на платформе – удержание кнопки.
Монтаж за 4 дня без приямка (пандус 50 мм). Уровень шума ≤52 дБ. Подходит для круглогодичной эксплуатации в отапливаемых тамбурах. Платформа с противоскользящим покрытием.
После монтажа и регистрации в Ростехнадзоре подъёмник введён в эксплуатацию. Жильцы подъезда №1 с ограниченными возможностями получили полностью автономный доступ к своим квартирам без необходимости посторонней помощи.
Итоговые параметры проекта:
| Модель | Вертикальный подъёмник ИНВАПРОМ А1 с шахтой |
| Тип привода | Винт-гайка, самотормозящийся |
| Грузоподъёмность | 410 кг |
| Размер платформы | 1480×1100 мм |
| Габариты шахты | 1640×1560 мм |
| Макс. высота подъёма | 13,0 м |
| Скорость движения | до 0,15 м/с |
| Напряжение питания | 380 В, 50 Гц, 2,2 кВт |
| Управление | этажное – однократное нажатие, платформа – кнопки постоянного нажатия |
| Безопасность | Аварийная гайка с датчиком нормальной работы, рамка безопасности вокруг платформы, кнопка аварийного останова на платформе и внизу шахты, защита от перегрузки, аварийная гайка, подключение к диспетчерскому пункту, все поверхности внутри шахты имеют перепады высот не более 1.5 мм, безопасное сертифицированное стекло категории "триплекс", электрический аварийный привод, доводчики на дверях этажных порталов имеют задержку закрывания. |
