В надземном пешеходном переходе через железнодорожные пути в Тюмени смонтированы два шахтных вертикальных подъёмника ИНВАПРОМ А1 с высотой подъёма 9 метров - по одному с каждой стороны перехода. Люди на креслах-колясках, пожилые горожане и родители с детскими колясками впервые получили возможность самостоятельно пересекать железную дорогу по кратчайшему маршруту между улицами Николая Чаплина и 50 лет ВЛКСМ. Рассказываем, как решалась одна из самых технически сложных задач в нашей практике уличных объектов.
Объект

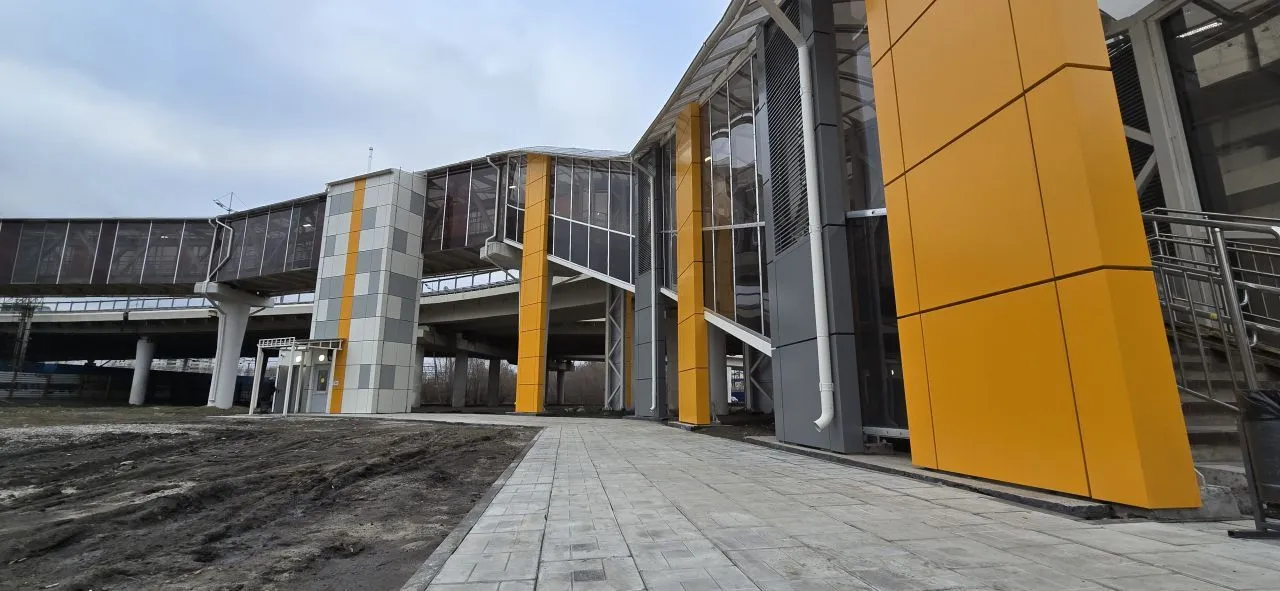

Надземный пешеходный переход через железнодорожные пути, г. Тюмень, соединяет ул. Николая Чаплина и ул. 50 лет ВЛКСМ.
Оборудование: шахтный вертикальный подъёмник ИНВАПРОМ А1 (производство ИНВАПРОМ), всепогодное исполнение.
Количество: 2 единицы (по одной с каждой стороны перехода).
Высота подъёма: 9 метров.
Девять метров, отделявших район от города
Надземный переход над железнодорожными путями - это, по сути, единственная связь между жилым массивом в районе улицы Николая Чаплина и центральной частью Тюмени. Альтернативный маршрут означает объезд длиной в несколько километров, что для человека на кресле-коляске превращает обычную поездку в центр — в поликлинику, на работу, в МФЦ — в целое путешествие. При этом сам переход был полностью недоступен для маломобильных граждан: чтобы попасть на пролётное строение, необходимо подняться на высоту около девяти метров по лестничным сходам.
Задача, поставленная заказчиком, включала три жёстких условия:
- полностью самостоятельное пользование — человек с инвалидностью должен подниматься и спускаться без посторонней помощи в любое время суток;
- круглогодичная надёжная работа на улице в условиях сибирской зимы, снегопадов и перепадов температур;
- устойчивость к интенсивной эксплуатации — переход загружен с раннего утра до позднего вечера, и оборудование должно выдерживать ежедневный поток пользователей без деградации ресурса.
Наклонные платформы вдоль лестничных сходов при такой высоте и такой загруженности лестниц не рассматривались — единственным корректным решением был вертикальный шахтный подъёмник.
Решение: две девятиметровые шахты без остановки пешеходного потока
Для объекта был выбран шахтный вертикальный подъёмник ИНВАПРОМ А1 — флагманская модель ИНВАПРОМ для общественных пространств с высокой проходимостью. Высота подъёма 9 метров — серьёзное инженерное требование: на каждой стороне перехода смонтирована полноценная шахта с промежуточным раскреплением к несущим конструкциям лестничных сходов, изготовленная индивидуально под фактические отметки объекта.
Оба подъёмника выполнены во всепогодном исполнении, рассчитанном на уличную эксплуатацию в сибирском климате. Посадочные площадки организованы на уровне тротуара и на уровне пролётного строения перехода, посты вызова расположены у дверей шахты на обоих уровнях — пользователь вызывает кабину и совершает поездку полностью автономно. Прозрачное остекление шахт сохраняет визуальный контроль и ощущение безопасности для пользователя, что особенно важно на транспортном объекте в тёмное время суток.
Работы велись без закрытия перехода: пешеходный поток на протяжении всего монтажа сохранялся. Специалисты ИНВАПРОМ выполнили полный цикл:
- обследование объекта и проектную привязку шахт к существующим конструкциям;
- монтаж шахтных ограждений и установку подъёмников;
- электромонтаж и пусконаладку оборудования;
- нагрузочные испытания, техническое освидетельствование и инструктаж эксплуатирующей организации.
Заказчику переданы паспорта изделий, акты ввода в эксплуатацию, руководства и журналы технического обслуживания.
Результат, который работает на людей
Два вертикальных подъёмника ИНВАПРОМ А1 работают на надземном переходе в круглосуточном режиме. Маршрут между улицами Николая Чаплина и 50 лет ВЛКСМ стал полностью безбарьерным: человек на кресле-коляске пересекает железную дорогу за несколько минут — так же, как и любой другой горожанин, без сопровождающих и без многокилометрового объезда. Оборудование соответствует требованиям ГОСТ 34682.2-2020 для вертикальных подъёмных платформ.
Видео с объекта
Слова и цифры не всегда передают масштаб: девять метров подъёма — это высота трёхэтажного дома. Чтобы вы могли оценить, как выглядят и работают подъёмники ИНВАПРОМ А1 на реальном объекте, мы сняли короткое видео. В нём видно, как устроены шахты на лестничных сходах перехода, как пользователь вызывает кабину с уровня тротуара и самостоятельно поднимается на пролётное строение над железнодорожными путями. Посмотрите — это занимает меньше времени, чем сама поездка на подъёмнике.
