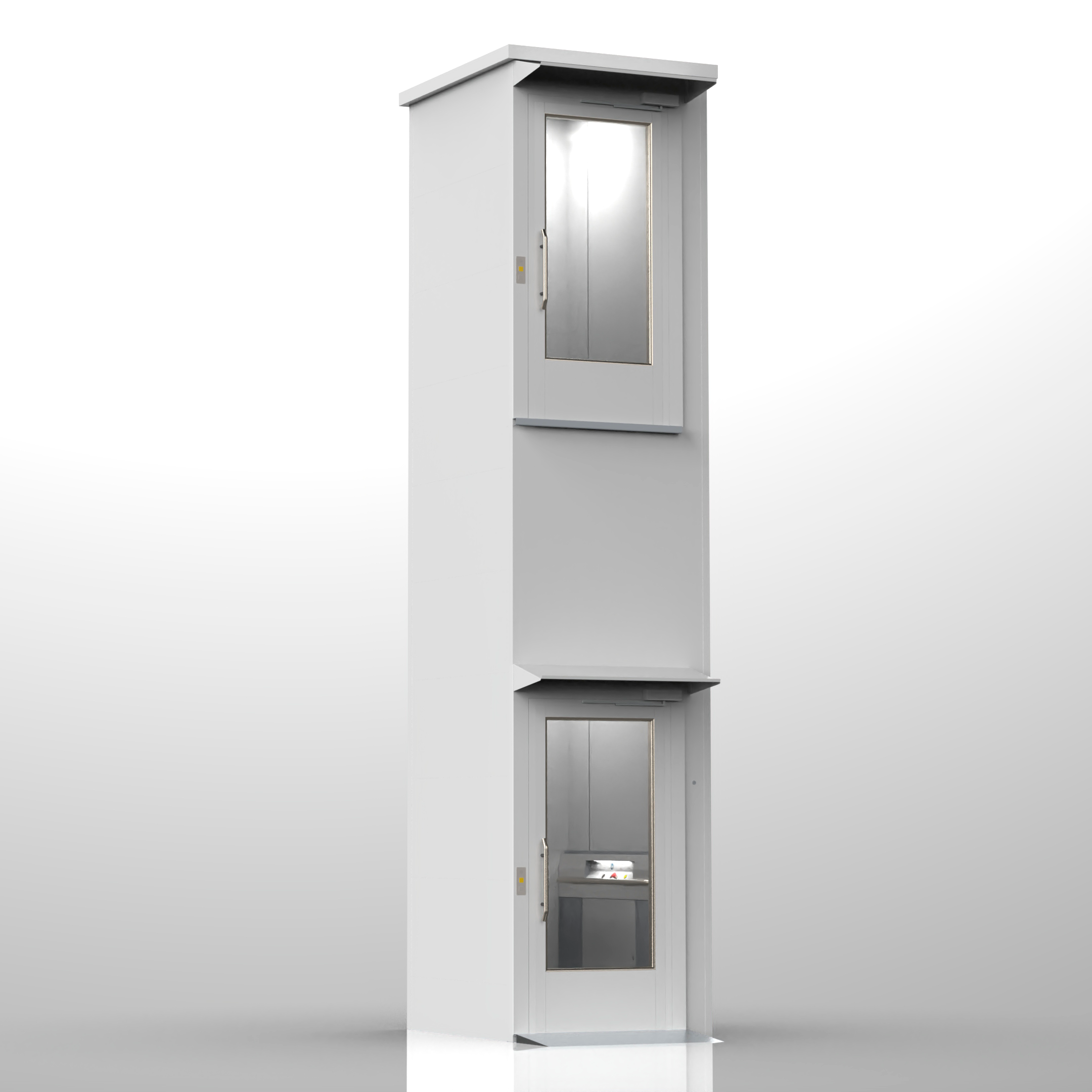

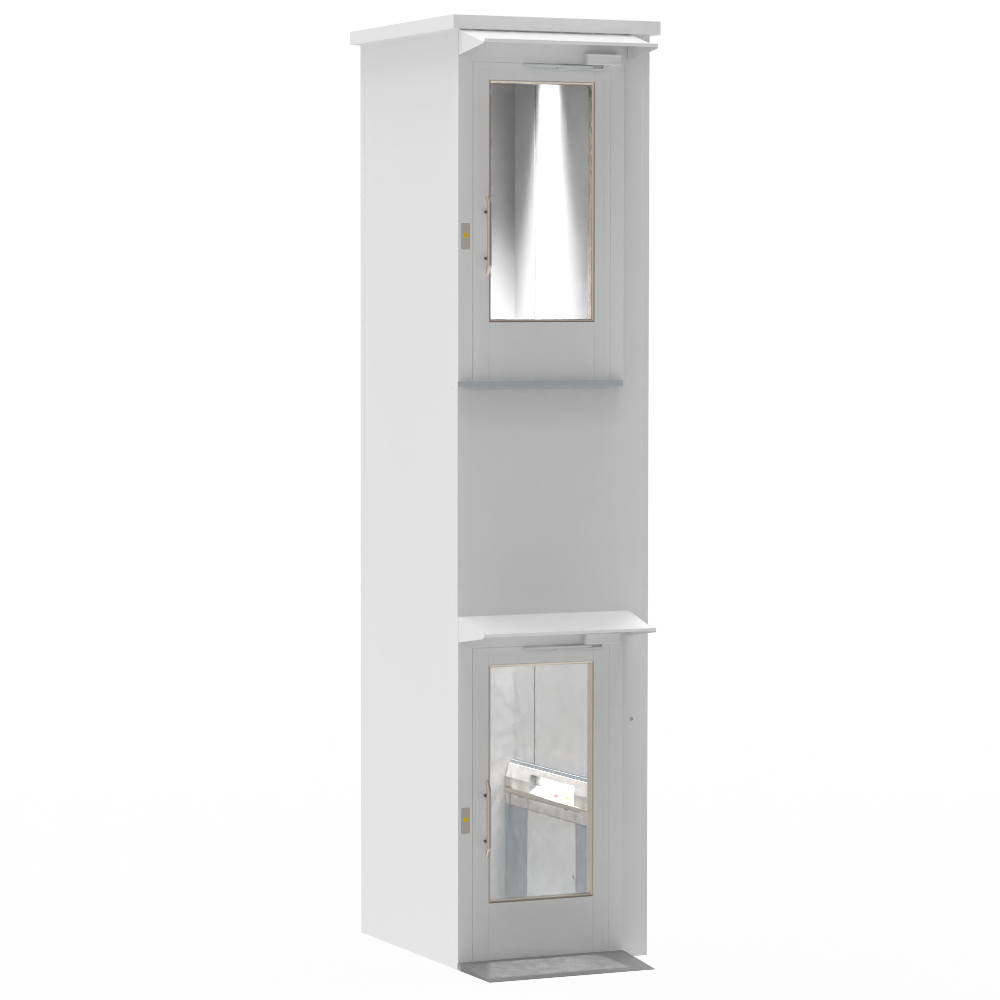

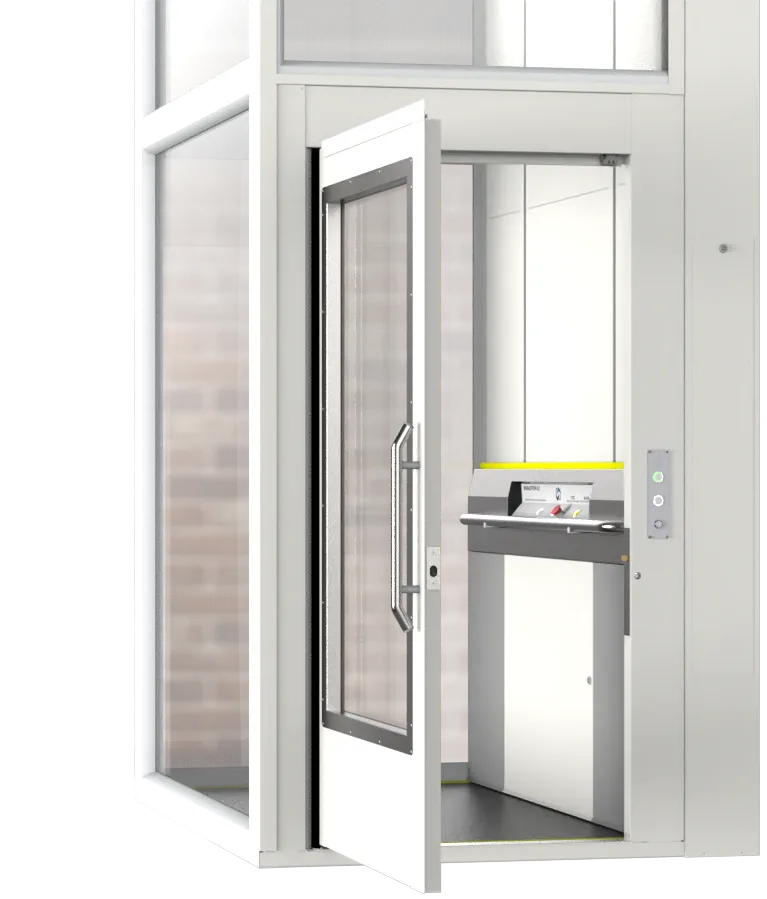

Вертикальный инвалидный подъемник ИНВАПРОМ А1

Реабилитационная и вспомогательная техника
ИНВАПРОМ стремится создать условия, при которых люди с ограниченными физическими возможностями смогут жить полноценной жизнью.

Мы делаем необходимое доступным.

ПОДХОДИТ ДЛЯ УСТАНОВКИ ВНЕ ПОМЕЩЕНИЙ

Класс безопасности IP 54

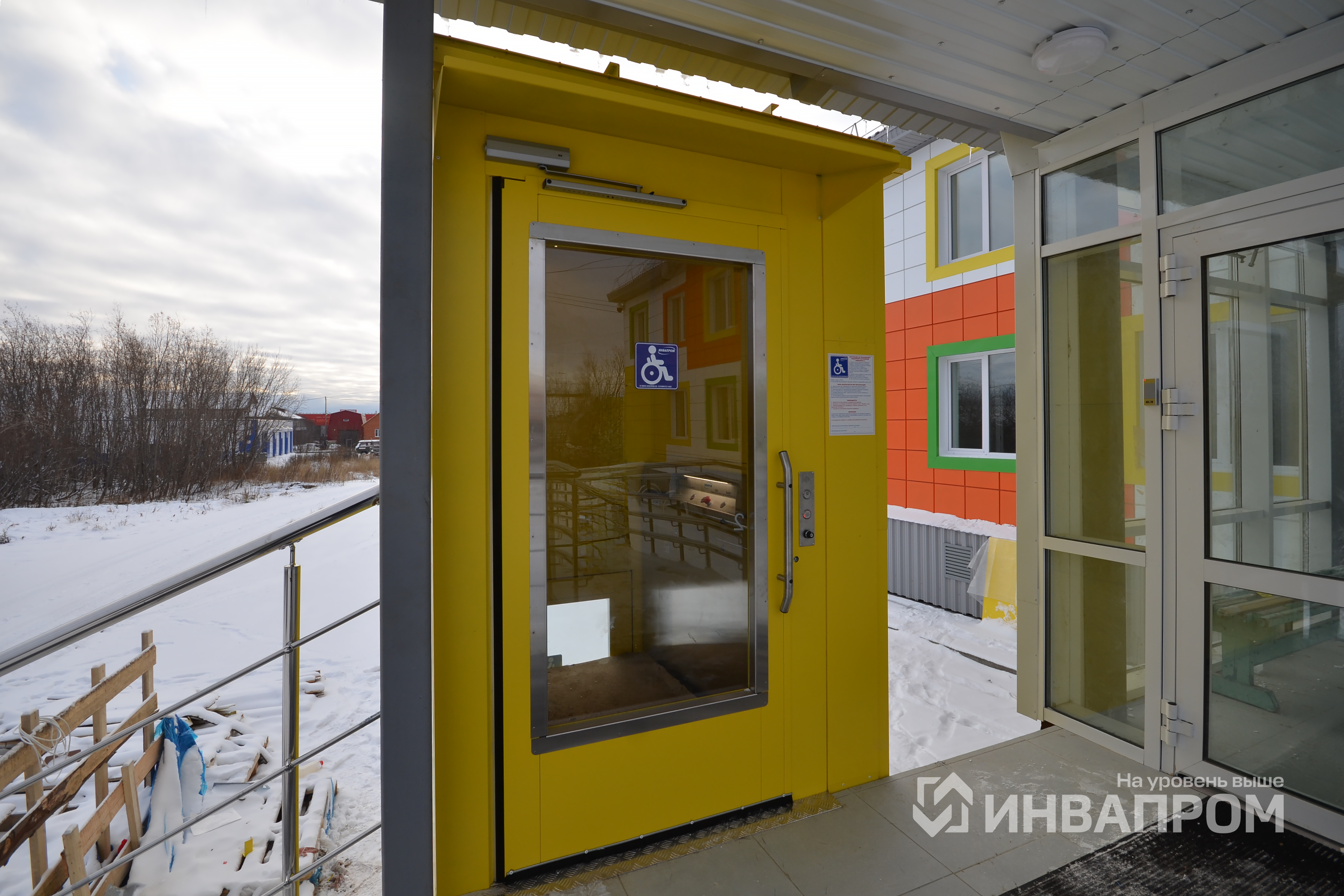

ПОКРАСКА В ЛЮБОЙ ЦВЕТ ПО ШКАЛЕ RAL

Доступно в качестве опции

САМОТОРМОЗЯЩИЙСЯ ПРИВОД ВИНТ - ГАЙКА

Надежный и безопасный привод, не требующий применения "ловителей"

ПОДХОДИТ ДЛЯ ИНВАЛИДОВ

Cоответствует требованиям программы "Доступная среда"

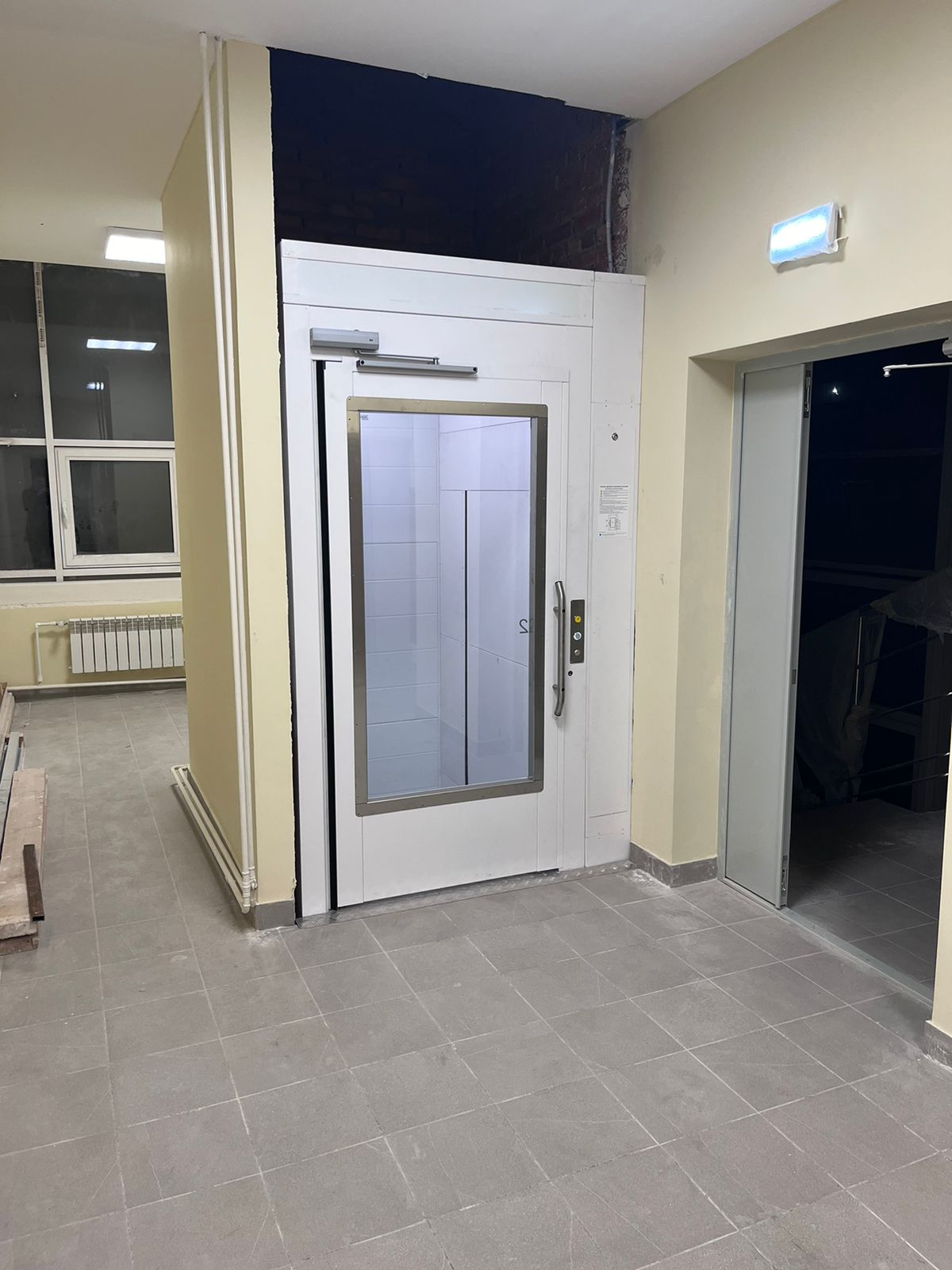

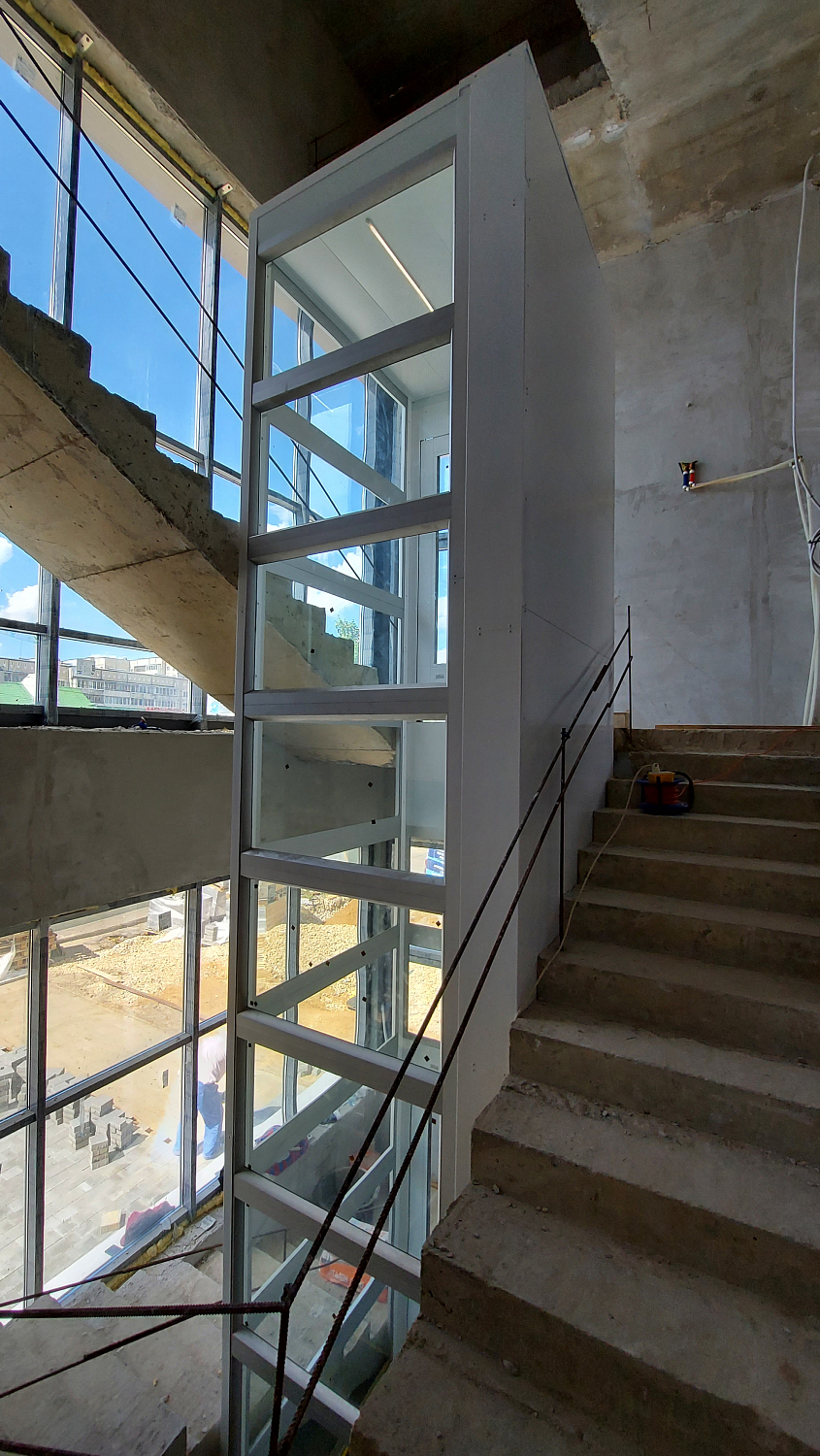

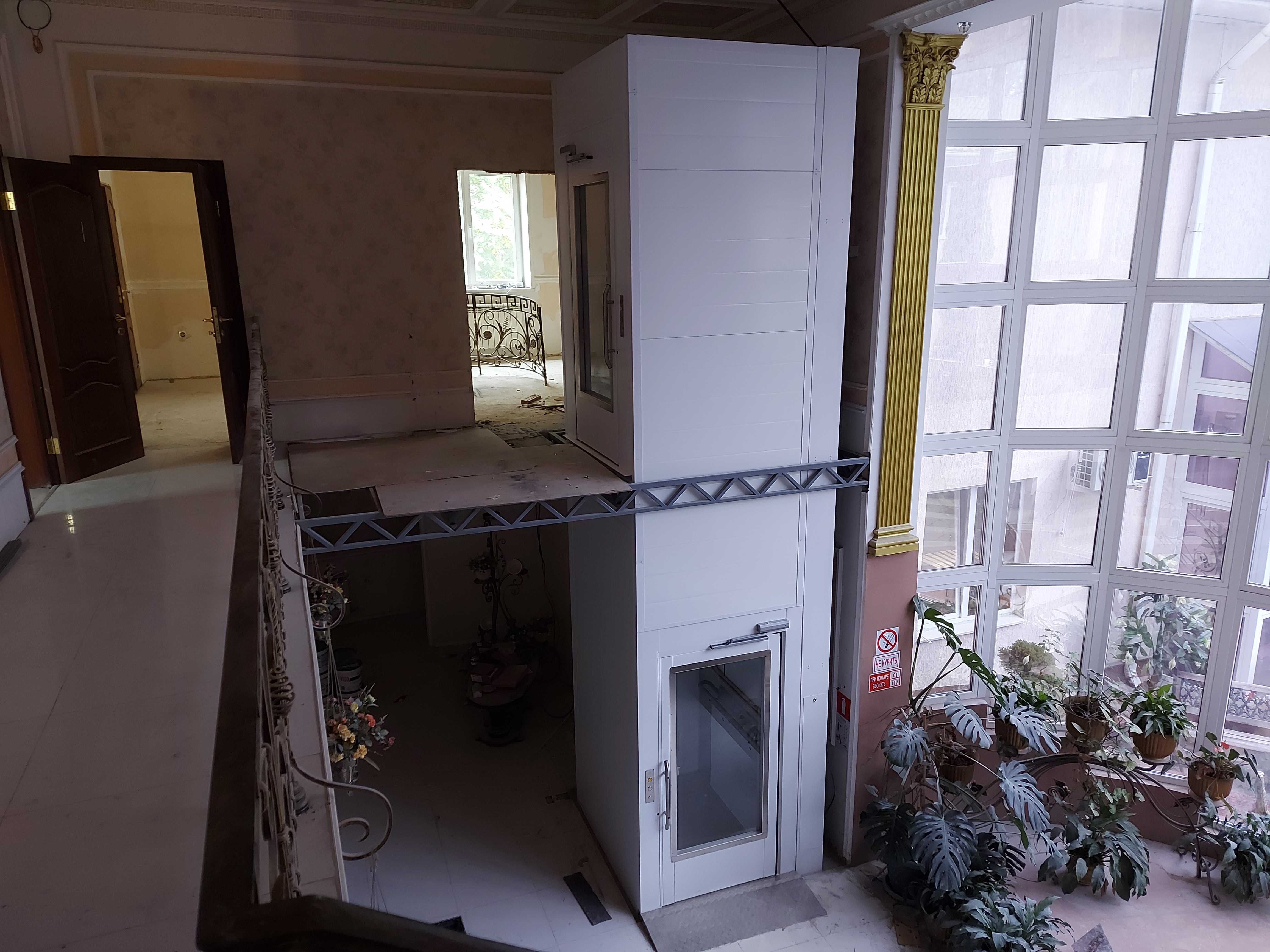

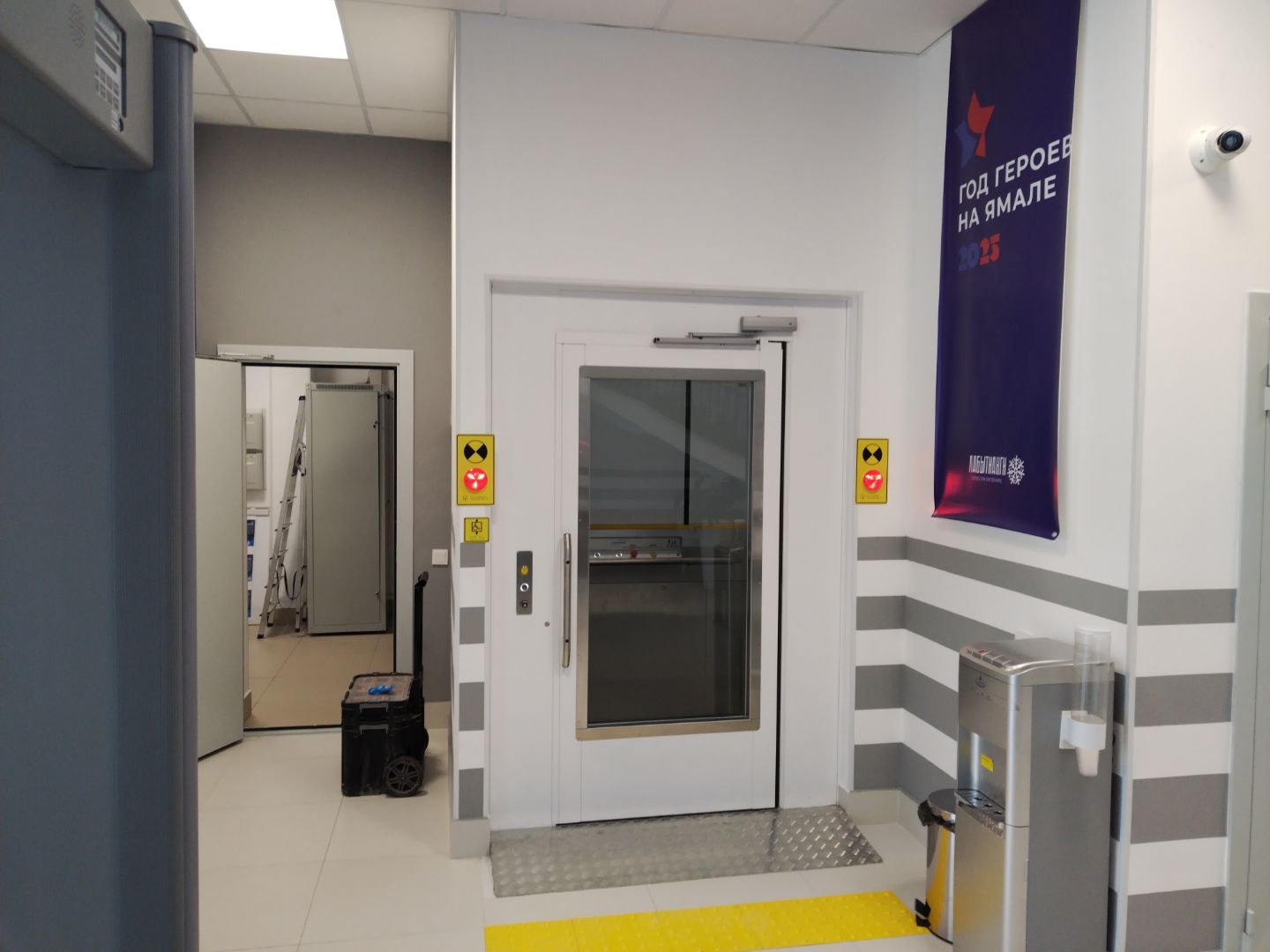

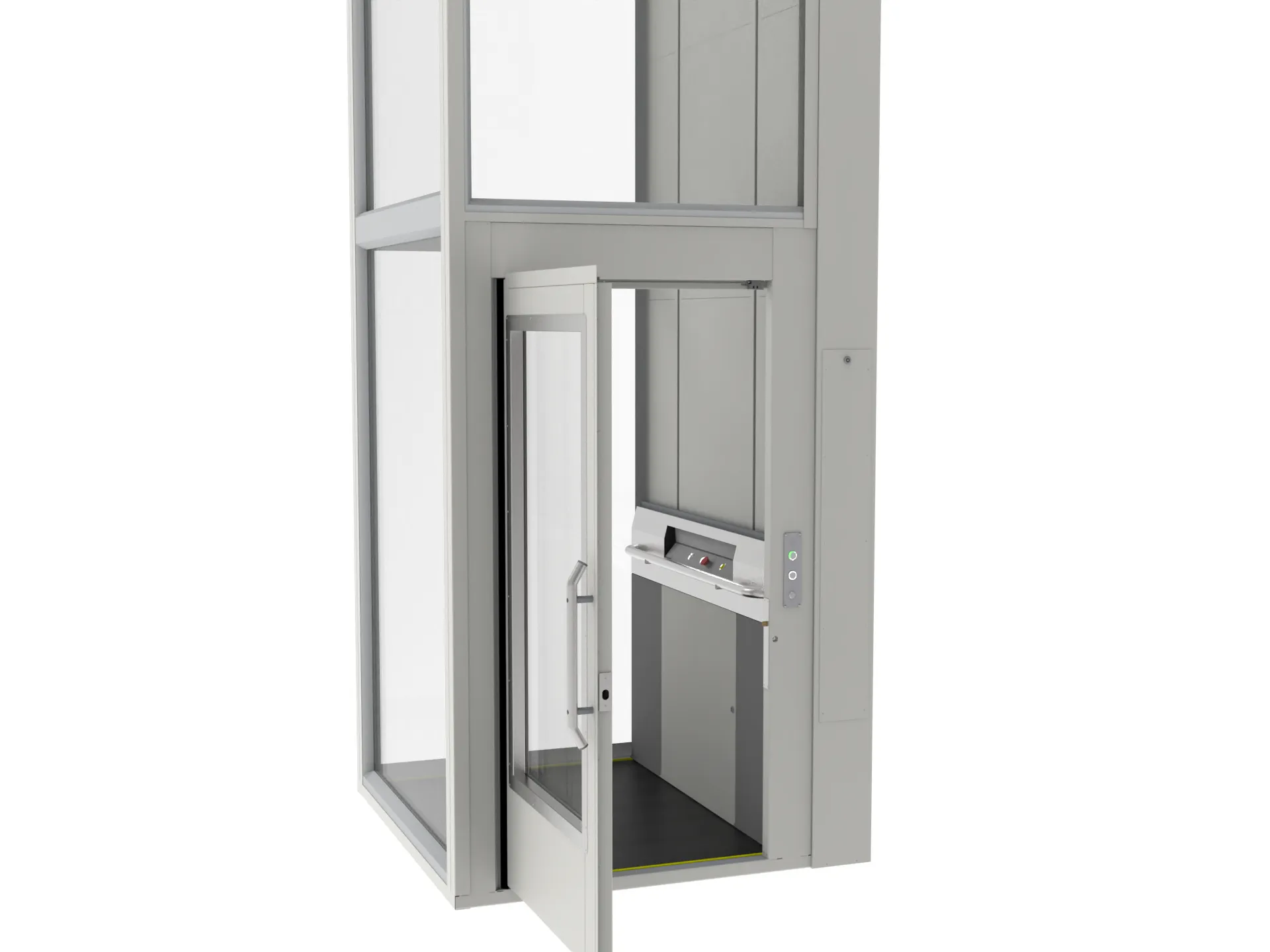

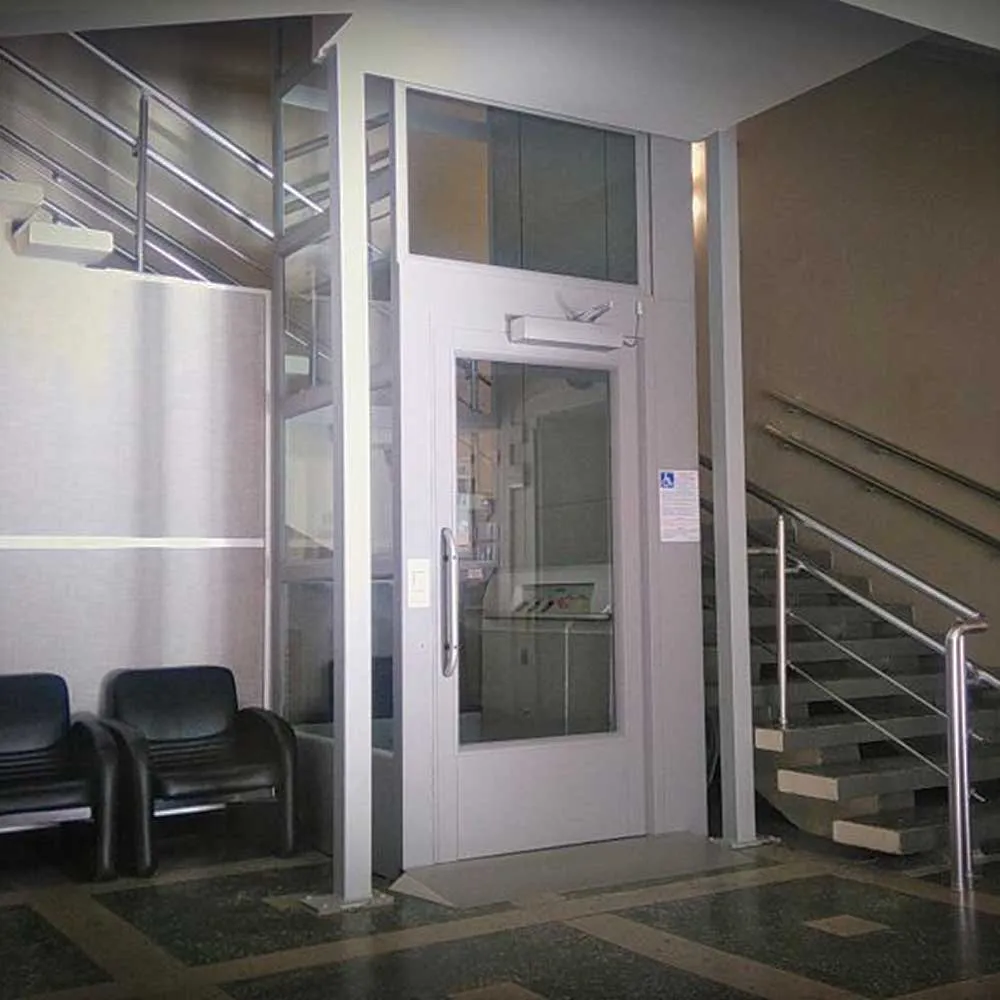

Стандартное внутреннее исполнение
Приямок/пандус
Наличие приямка позволяет установить подъемную платформу в один уровень с полом первого (нижнего) этажа. Минимальная глубина приямка 50 мм.
При отсутствии приямка подъемник устанавливается выше уровня пола. Для удобного использования платформы применяется пандус.
Размер платформы/шахты
Стандартно подъемник комплектуется платформой размером 1100х1480 мм. с размерами шахты 1560х1640 мм.
Грузоподъемность 410 кг
Стандартно подъемные платформы рассчитаны на максимальную нагрузку 410 кг.
Внешний доводчик
Оставляет дверь открытой до тех пор, пока пользователь не толкнет дверь рукой для закрытия.
Устанавливается на внешние автоматические привода дверей и доводчики.
Не устанавливается на огне-дымозащитные двери EI60.
Аварийный ручной привод
По умолчанию подъемник снабжен механическим приводом спуска платформы. В случае аварийной остановки привод приводится в движение вручную.
Люминисцентный светильник
Освещение шахты согласно ГОСТ Р 55555-2013.
Стандартно шахта оснащается люминисцентным освещением.
Сэндвич-панели
Стандартно в комплект поставки входит стальные шахтные сэндвич-панели с полистироловой (EPS) прослойкой между стальных стенок.
По умолчанию панели окрашены в цвет RAL 9003 (белый), при окрасе шахты в иной цвет, шахтные панели окрашиваются в цвет шахты, при этом прослойка панелей будет изготовлена из минеральной ваты.
Толщина панелей 50 мм.
Одна фаза 220 В
1-фазная; 230 В, 9 А/16 А пусковой ток.
  • Частотный преобразователь с возможностью обеспечения плавного пуска и остановки;
  • Частота 50 и 60 Гц.

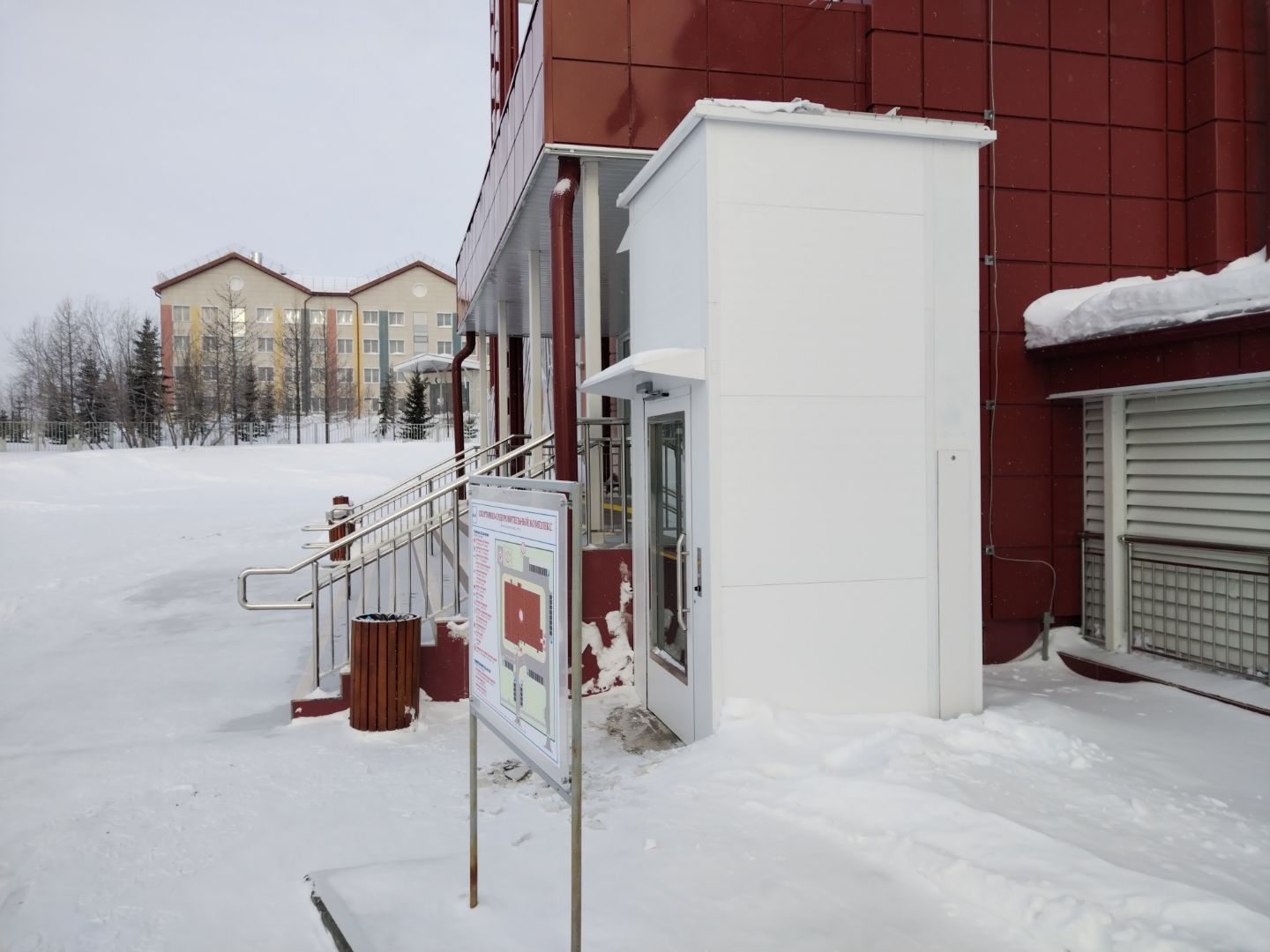

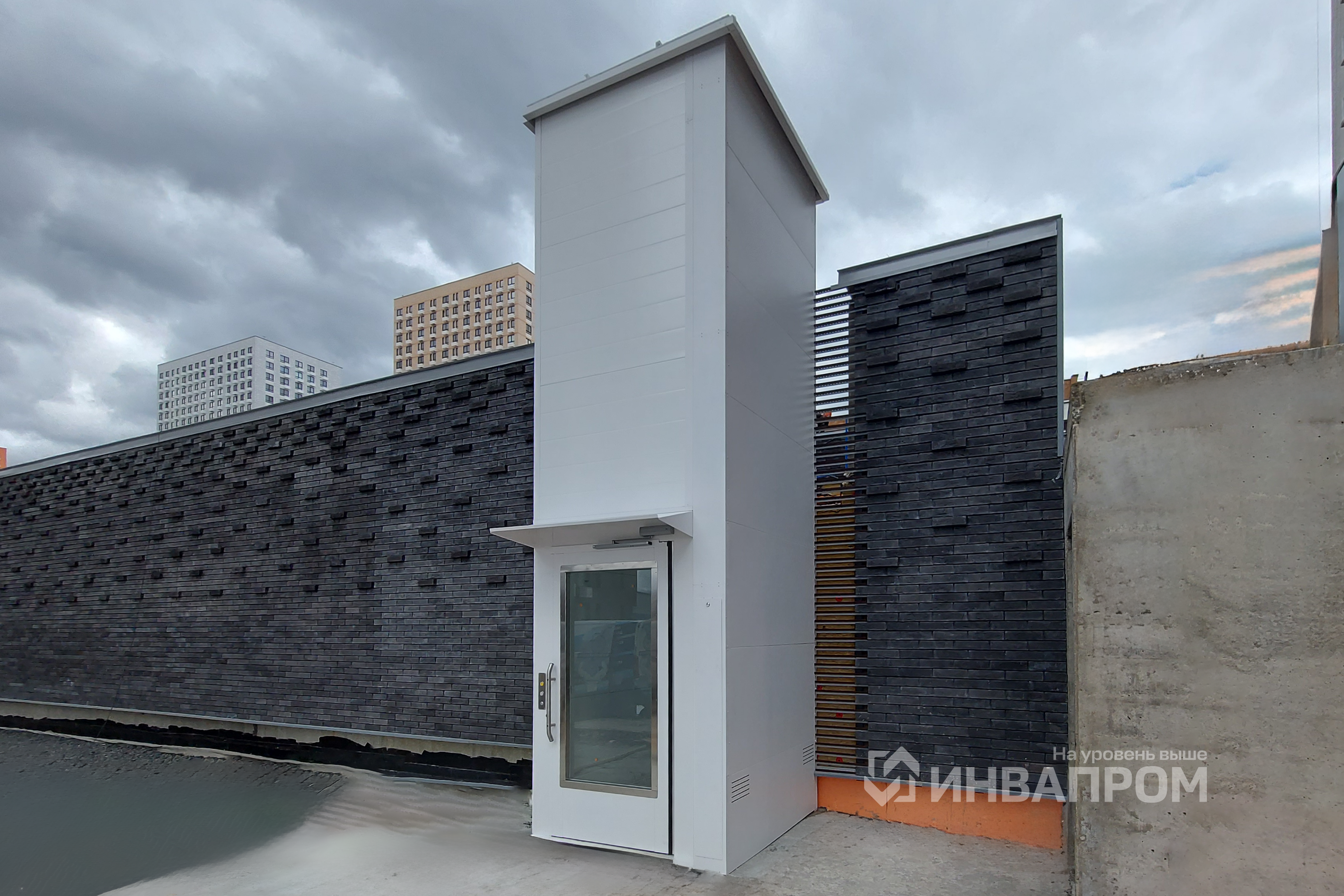

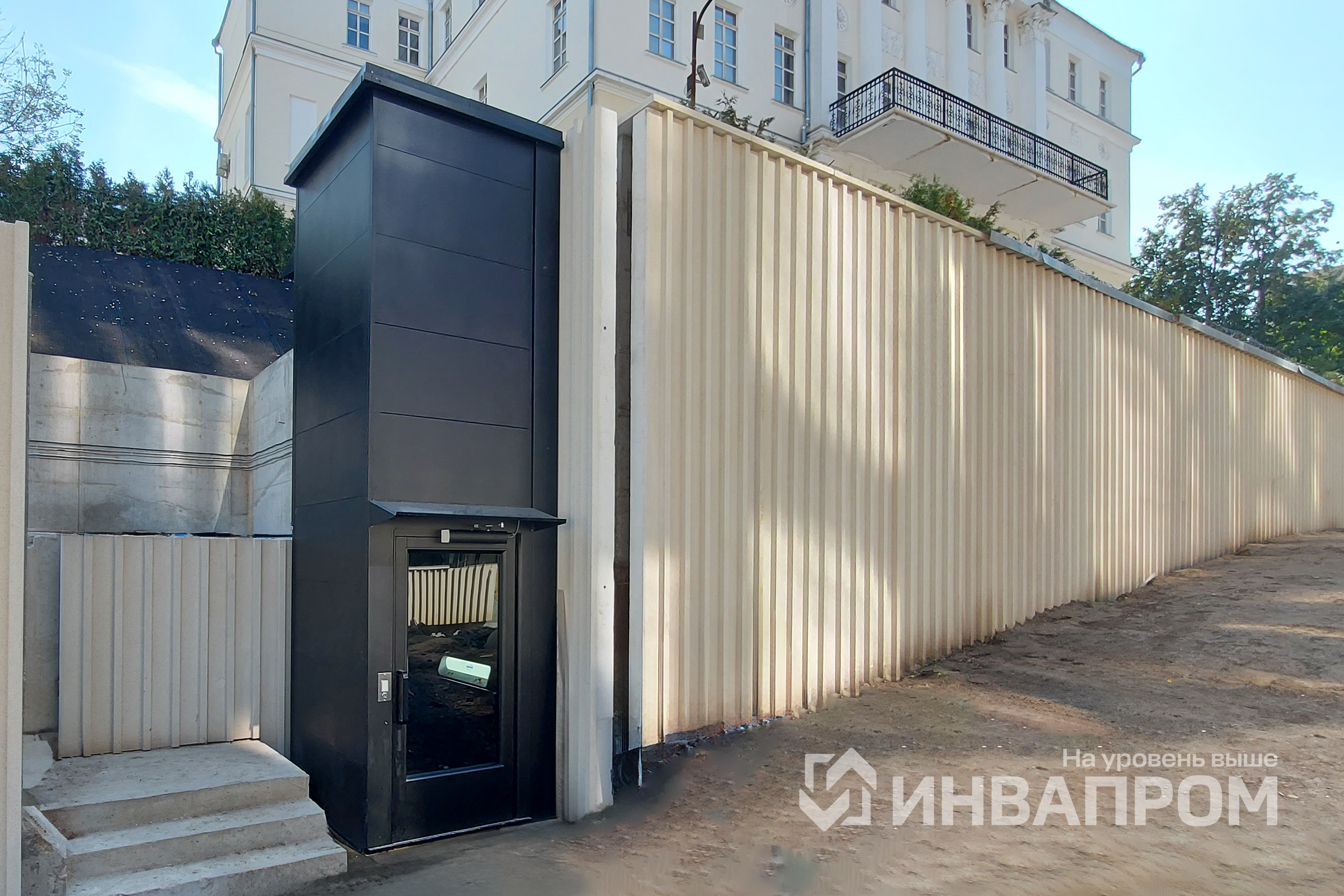

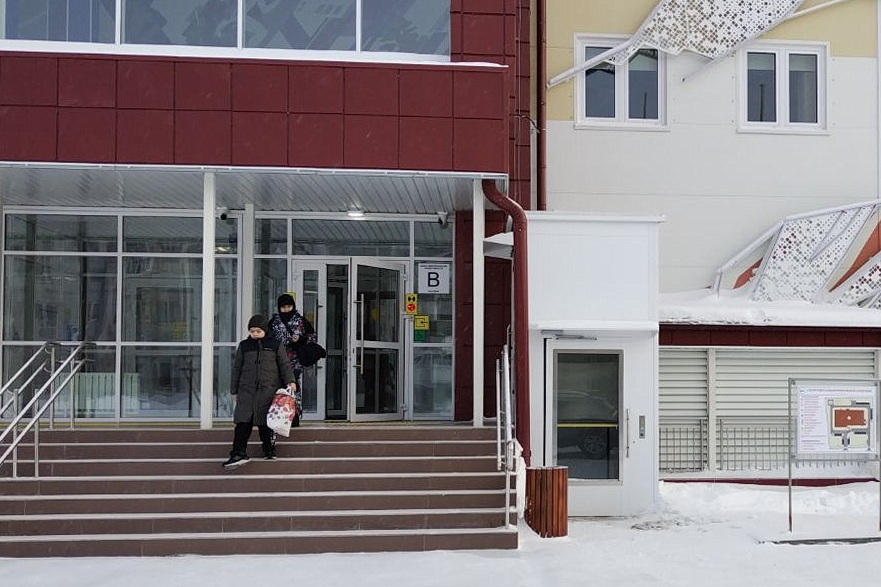

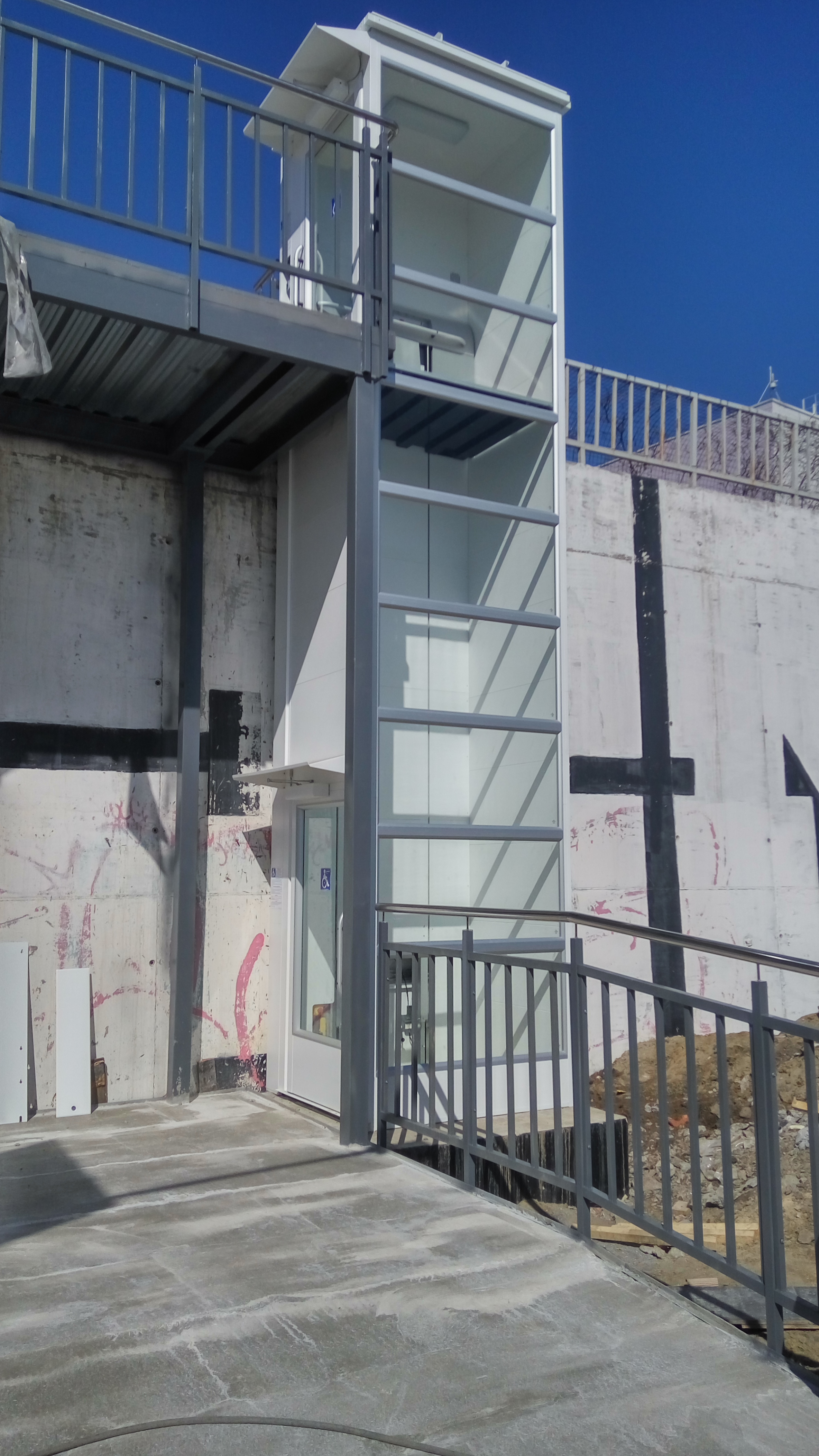

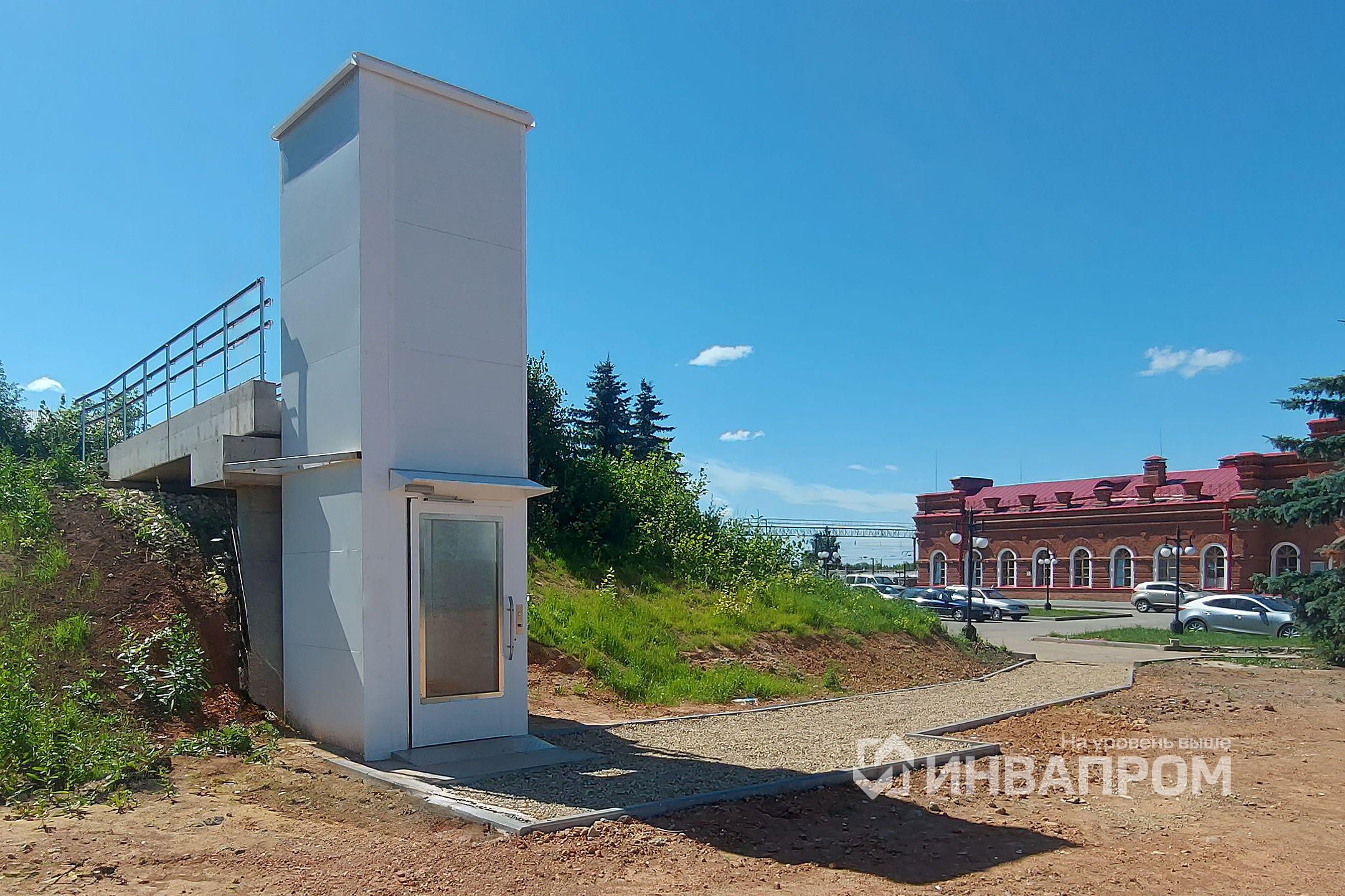

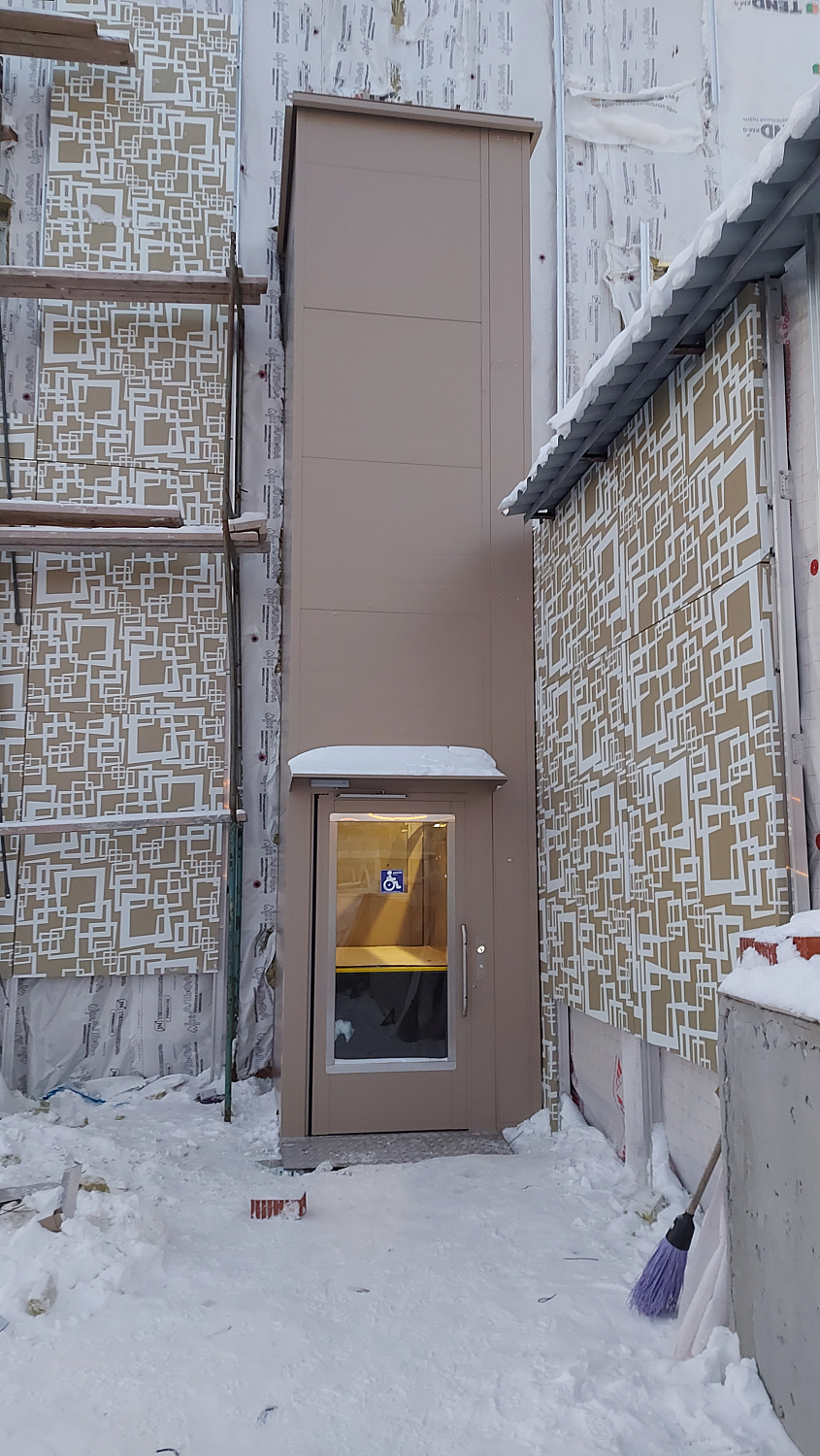

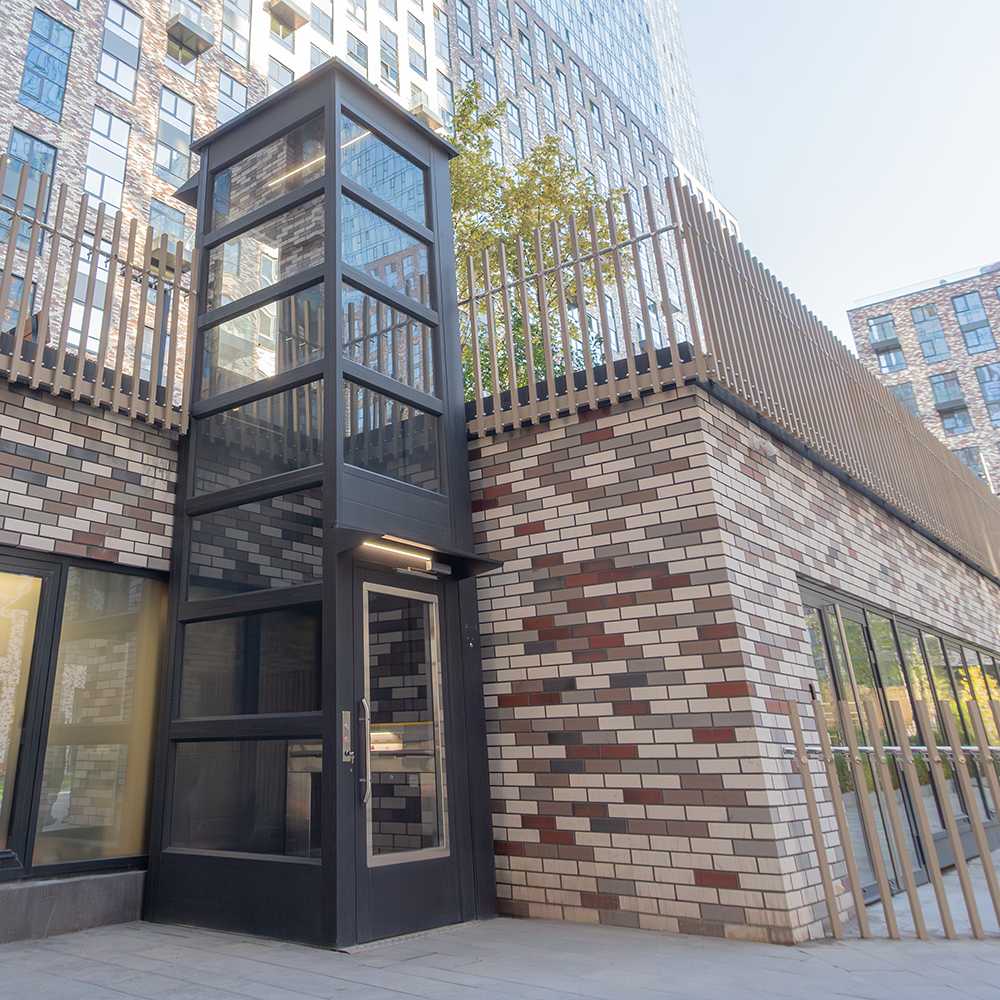

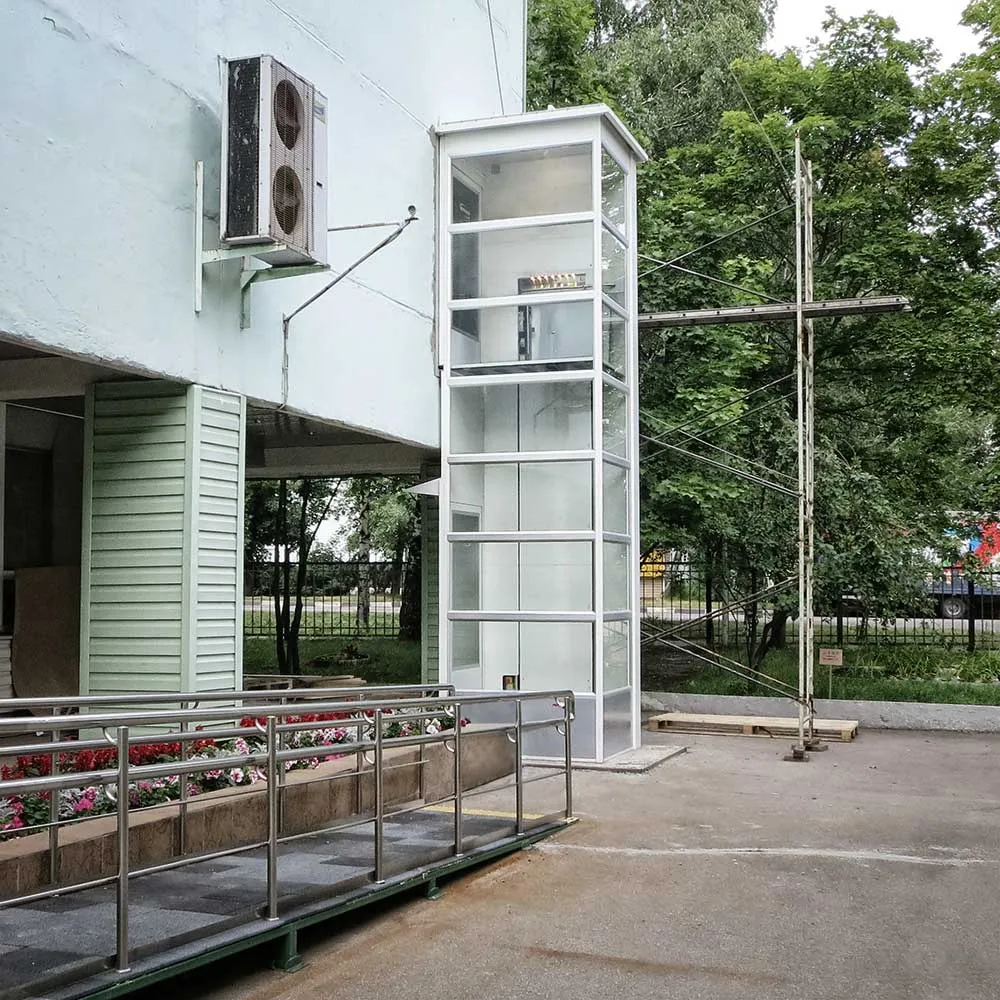

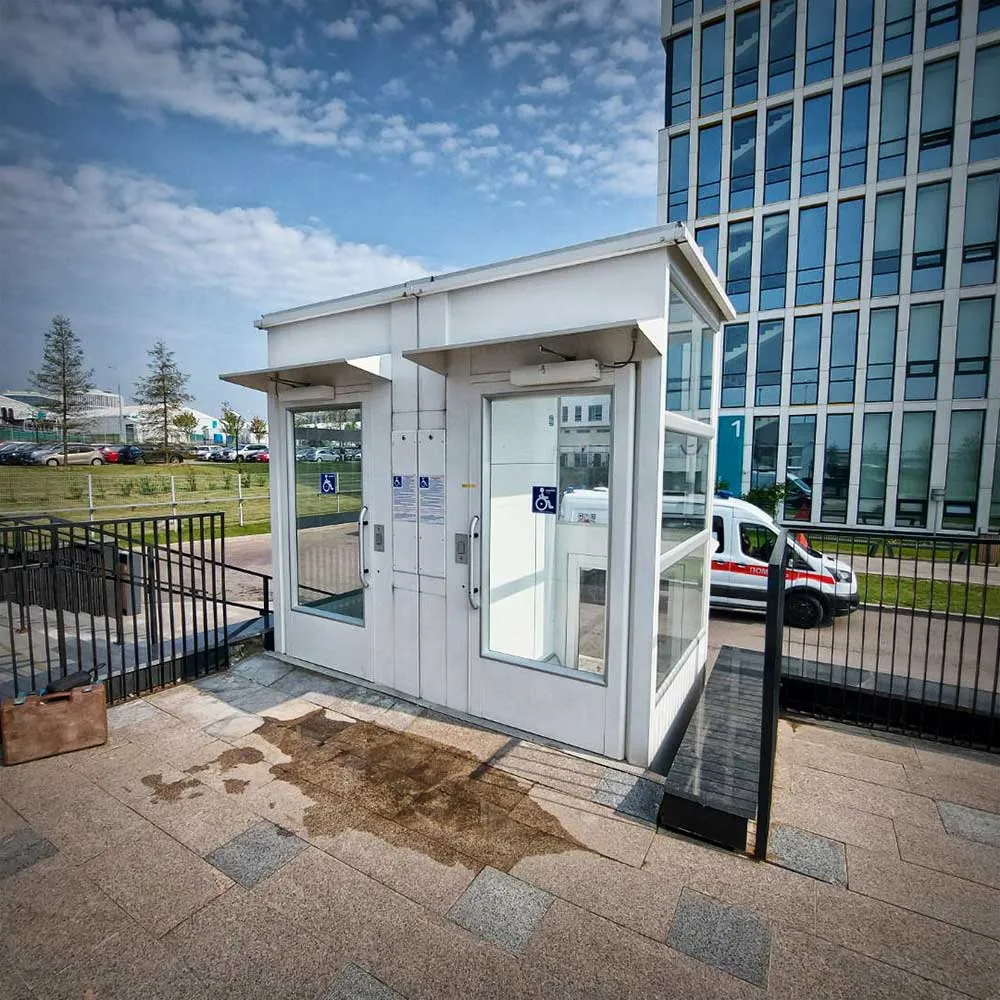

Стандартное уличное исполнение
Приямок/пандус
Наличие приямка позволяет установить подъемную платформу в один уровень с полом первого (нижнего) этажа. Минимальная глубина приямка 50 мм.
При отсутствии приямка подъемник устанавливается выше уровня пола. Для удобного использования платформы применяется пандус.
Размер платформы/шахты
Подъемник для уличного использования комплектуется платформой размером 1100х1480 мм. с размерами шахты 1560х1640 мм.
Крыша
Для подъемных платформ в уличном исполнении изготавливается крыша. Один угол крыши остается открытым для выхода воды.
Крыша сделана из оцинкованной стали и окрашена в цвет RAL 9003 (белый) в качестве стандарта.
При заказе крыши для напольных подъемников необходимо также добавить в заказ внутренний потолок с освещением (светодиод или люминесцентная лампа).
Крыша шахты с бортиками для слива воды (Один угол открыт для стока воды. Все стыки герметизируются при монтаже).
Грузоподъемность 410 кг
Стандартно подъемные платформы рассчитаны на максимальную нагрузку 410 кг.
Внешний доводчик
Оставляет дверь открытой до тех пор, пока пользователь не толкнет дверь рукой для закрытия.
Устанавливается на внешние автоматические привода дверей и доводчики.
Не устанавливается на огне-дымозащитные двери EI60.
Аварийный ручной привод
По умолчанию подъемник снабжен механическим приводом спуска платформы. В случае аварийной остановки привод приводится в движение вручную.
Люминисцентный светильник
Освещение шахты согласно ГОСТ Р 55555-2013.
Стандартно шахта оснащается люминисцентным освещением.
Сэндвич-панели
Стандартно в комплект поставки входит стальные шахтные сэндвич-панели с полистироловой (EPS) прослойкой между стальных стенок.
По умолчанию панели окрашены в цвет RAL 9003 (белый), при окрасе шахты в иной цвет, шахтные панели окрашиваются в цвет шахты, при этом прослойка панелей будет изготовлена из минеральной ваты.
Толщина панелей 50 мм.
Одна фаза 220 В
1-фазная; 230 В, 9 А/16 А пусковой ток.
  • Частотный преобразователь с возможностью обеспечения плавного пуска и остановки;
  • Частота 50 и 60 Гц.
Обогрев моторного отсека
Нагреватель размещается в нижней части вала.
Нагреватель мощностью 2000 Вт должен быть подключен к внешнему разъему питания.
Антикоррозийное покрытие
Для подъемных платформ в уличном исполнении стандартно предусмотрено защитное антикоррозийное покрытие.
Основание шахты
Приямок
Наличие приямка позволяет установить подъемную платформу в один уровень с полом первого (нижнего) этажа. Минимальная глубина приямка 50 мм.
При отсутствии приямка подъемник устанавливается выше уровня пола. Для удобного использования платформы применяется пандус.

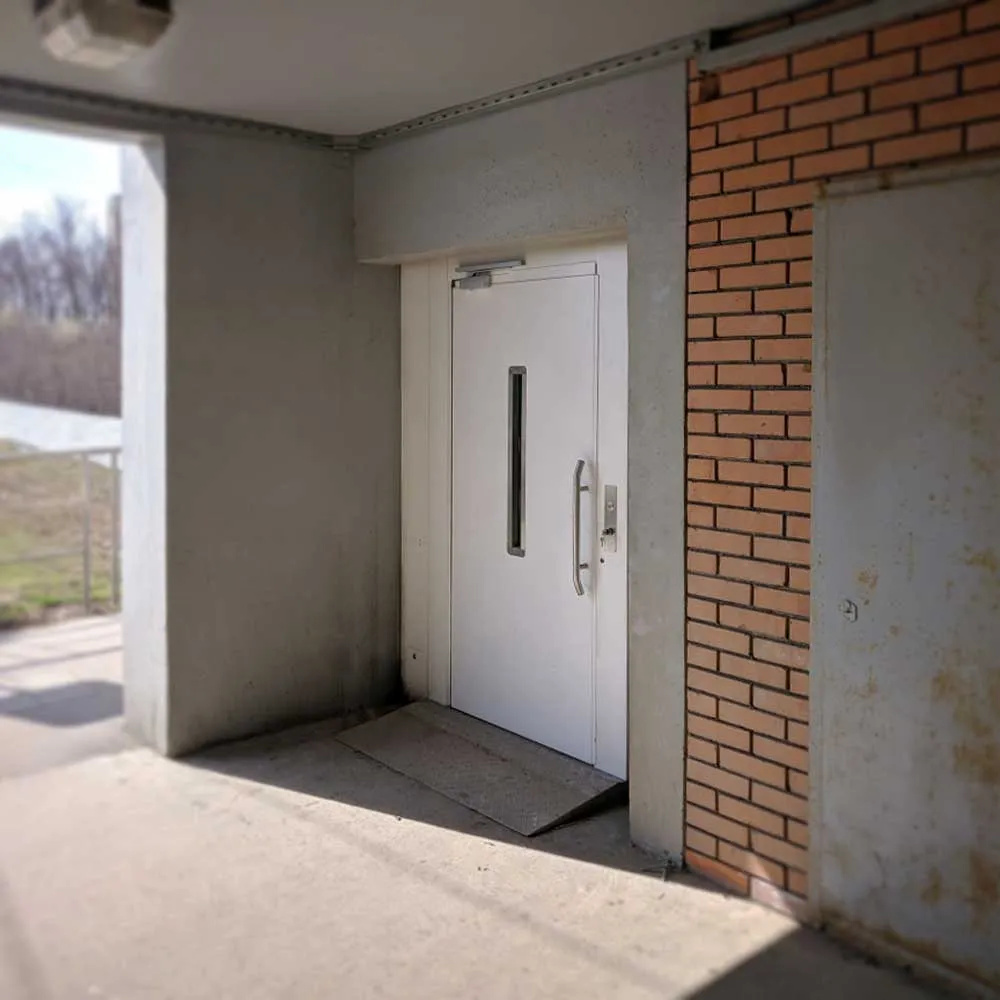

Пандус
Для подъемных платформ установленных без приямка используется пандус. Стандартно пандус изготавливается из оцинкованной стали и окрашивается в белый цвет RAL 9016.
При окраске шахты в иной цвет, пандус также окрашивается в этот цвет.
Размеры шахты
Для внутреннего исполнения
Размер шахты обусловлен габаритами подъемной платформы.
Стандартно подъемник комплектуется шахтой размером 1560х1640 мм. под платформу 1100х1480 мм.
Для уличного исполнения
Размер шахты обусловлен габаритами подъемной платформы.
Подъемник для уличного использования комплектуется шахтой размером 1560х1640 мм. под платформу 1100х1480 мм.
Панели шахты
Сэндвич-панели
Стандартно в комплект поставки входит стальные шахтные сэндвич-панели с полистироловой (EPS) прослойкой между стальных стенок.
По умолчанию панели окрашены в цвет RAL 9003 (белый), при окрасе шахты в иной цвет, шахтные панели окрашиваются в цвет шахты, при этом прослойка панелей будет изготовлена из минеральной ваты.
Толщина панелей 50 мм.
Кровля
Крыша
Для подъемных платформ в уличном исполнении изготавливается крыша. Один угол крыши остается открытым для выхода воды.
Крыша сделана из оцинкованной стали и окрашена в цвет RAL 9003 (белый) в качестве стандарта.
При заказе крыши для напольных подъемников необходимо также добавить в заказ внутренний потолок с освещением (светодиод или люминесцентная лампа).
Крыша шахты с бортиками для слива воды (Один угол открыт для стока воды. Все стыки герметизируются при монтаже).
Дополнительное оснащение шахты

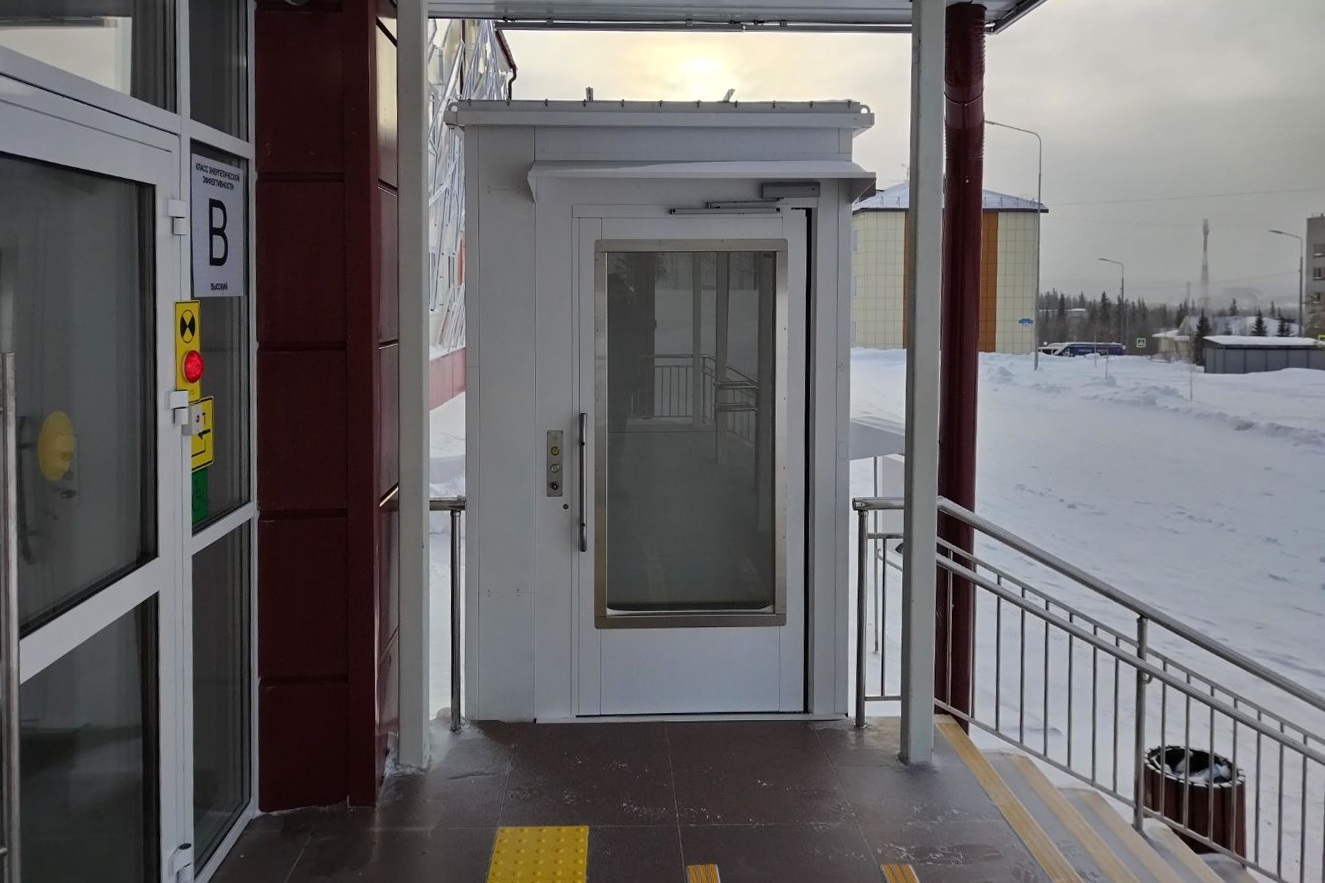

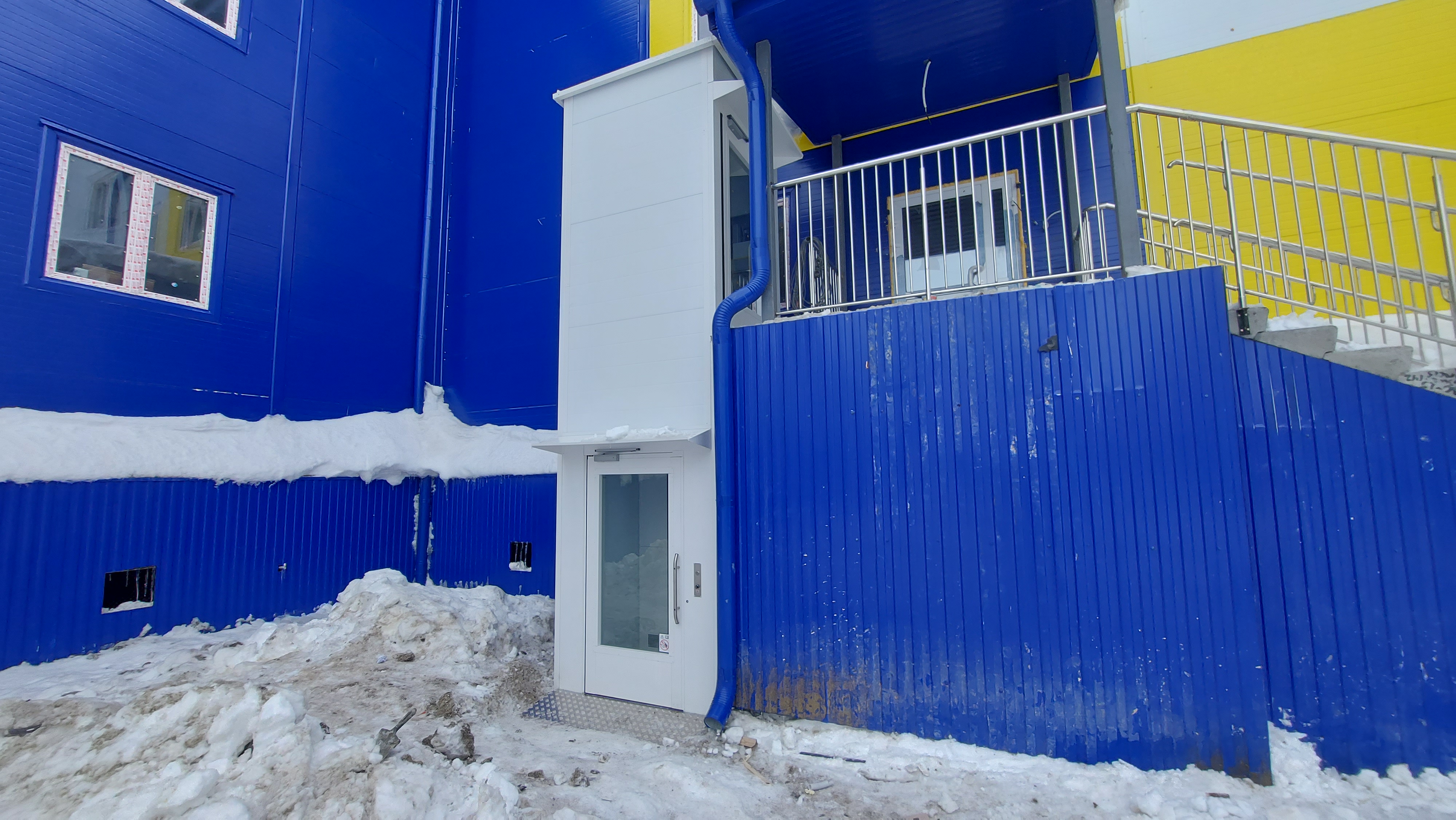

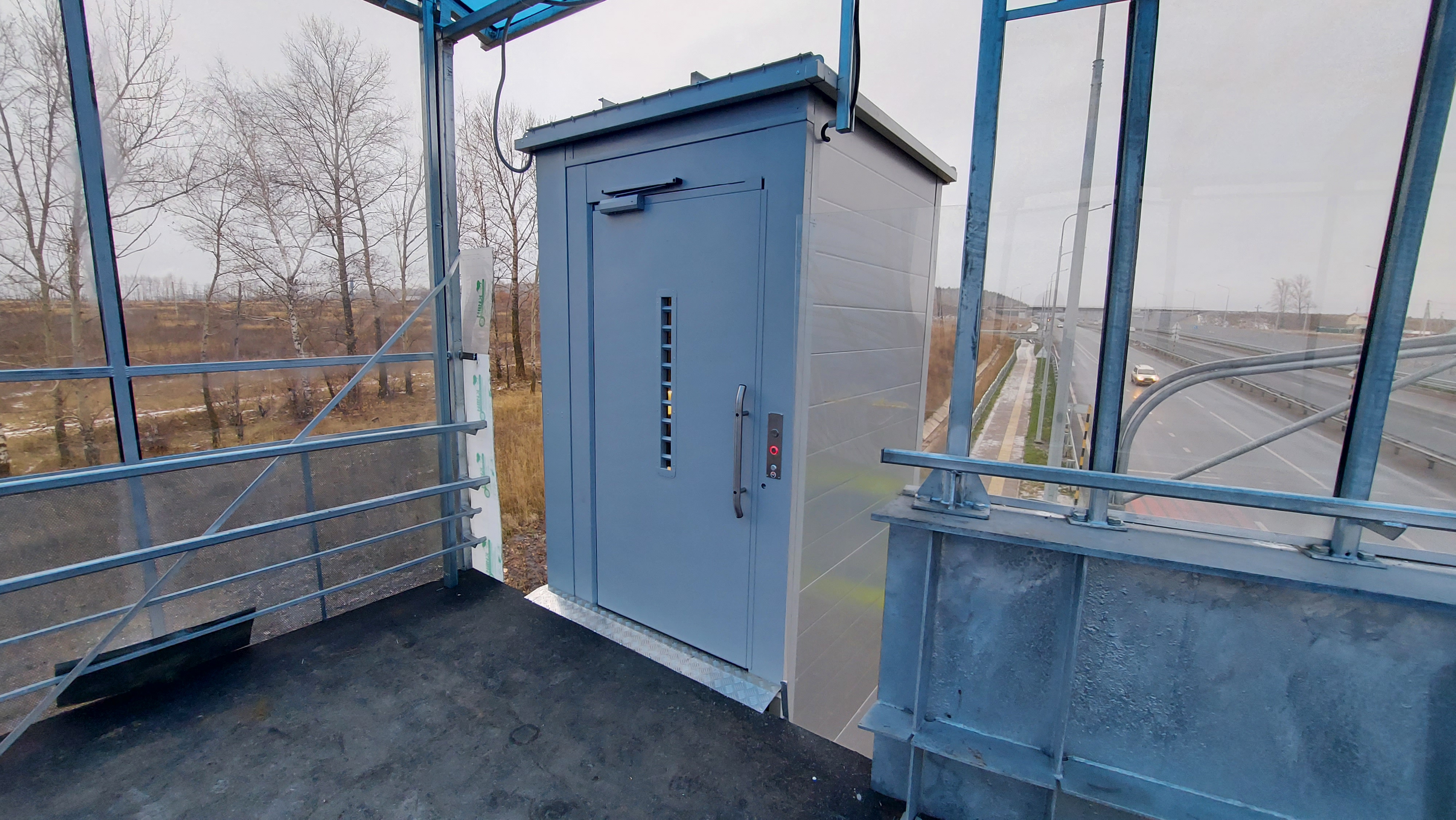

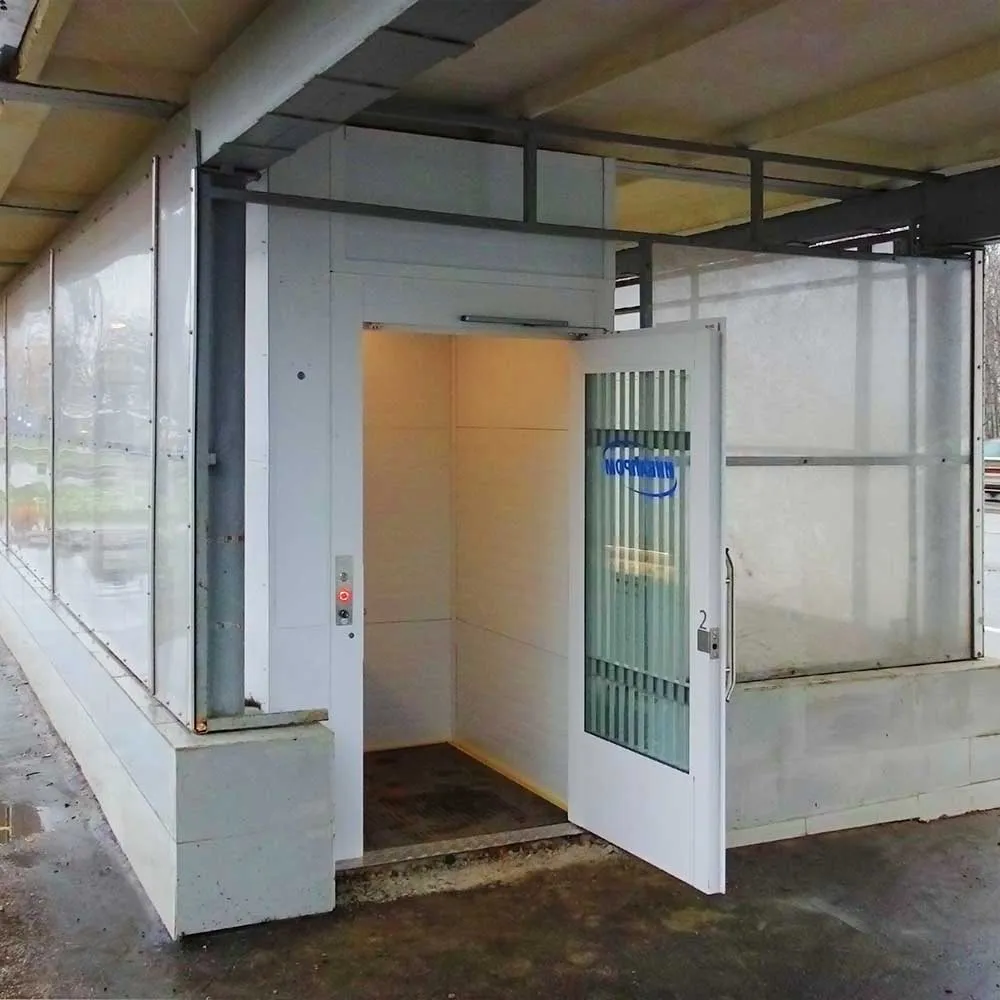

Уличный полутамбур
Уличный полутамбур позволяет защитить вход в подъемник от осадков и ветра.
Дополнительный поддерживающий L-образный кронштейн
При затруднении крепления шахты к стене (выступы, перегородки и т. п.) может понадобиться дополнительный кронштейн.
Двойной тепловентилятор
Подъемник в уличной комплектации с повышенными эксплуатационными характеристиками до -50 °С оборудуется двумя тепловентиляторами для обогрева шахты.
Греющий кабель
Для расширения диапазона рабочей температуры от -50 °С до +40 °С подъемник оснащается системой подогрева пандуса, дверных порталов и дверных замков. Подогрев осуществляется греющим кабелем.

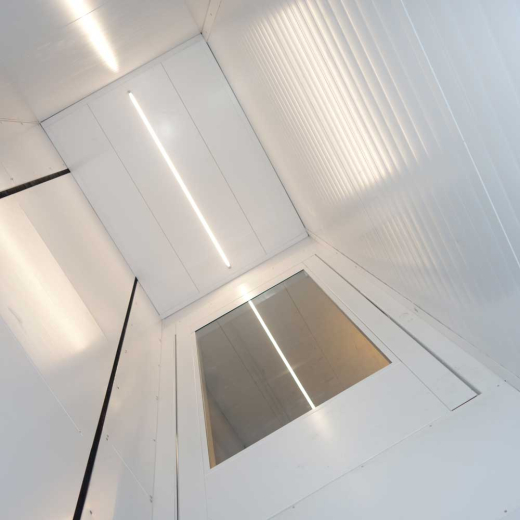

Освещение шахты
Люминисцентный светильник
Освещение шахты согласно ГОСТ Р 55555-2013.
Стандартно шахта оснащается люминисцентным освещением.
Светодиодная подсветка
Опционально доступно оснащение шахты светодиодной лентой.
Размеры
1000x1480
Размер платформы с кромкой безопасности.
1100x1480
Стандартный размер платформы с кромкой безопасности.
Тип платформы
Проходная платформа
Вход и выход расположены на противоположных сторонах подъемника.
Фронтальная дверь
Двери расположены на одной стороне шахты (лицевой или одной из боковых).
Максимальная грузоподъемность
Грузоподъемность 410 кг
Стандартно подъемные платформы рассчитаны на максимальную нагрузку 410 кг.
Автоматическая смазка
Смазка
Приводной шпиндель смазывается регулярно с заданным интервалом во время простоя подъемного устройства. Интервалы смазки можно запрограммировать.
Подъемные платформы с высотой более 8000 мм стандартно комплектуются функцией автоматической смазки.
Для подъемников с высотой подъема менее 8000 мм. функция доступна в качестве опции.
Автоматическая смазка рекомендуется для устройств, которые редко используются, или нерегулярно достигают нижней и верхней остановок.
Электропитание
Три фазы 380 В
3-фазный; 400 В; 5,2 А/16 А пусковой ток.
  • Стандартно для всех лифтов (50 Гц);
  • Частота 50 или 60 Гц;
  • Опционально доступен преобразователь частоты со встроенным механизмом мягкого запуска и остановки.
Одна фаза 220 В
1-фазная; 230 В, 9 А/16 А пусковой ток.
  • Частотный преобразователь с возможностью обеспечения плавного пуска и остановки;
  • Частота 50 и 60 Гц.
Привод дверей
Внешний доводчик
Оставляет дверь открытой до тех пор, пока пользователь не толкнет дверь рукой для закрытия.
Устанавливается на внешние автоматические привода дверей и доводчики.
Не устанавливается на огне-дымозащитные двери EI60.
Внешний привод открывания/закрывания дверей
Привод автоматически открывает и закрывает двери подъемника через заданный промежуток времени. Время начала открывания/закрывания и скорость движения створки настраиваются.
При заказе стеклянной двустворчатой двери привод устанавливается по умолчанию.
Встроенный доводчик
Доводчик автоматически закрывает дверь по истечении заданного времени. Встраивается в дверную коробку и не виден снаружи. Оснащен функцией удержания двери открытой до момента ее закрывания пользователем вручную. Поставляется стандартно для всех типов дверей, за исключением одностворчатой стеклянной двери с высотой верхней части дверной коробки 50 мм.
Дверное полотно
Дверь с уменьшенным окном
Дверь с окном уменьшенного размера предпочтительна для установки на объектах общего пользования для повышения уровня антивандальности подъемника: уличные подземные и надземные переходы, общественные здания и т.п.
Пожаро- и дымозащитные двери стандарта EI60
Пожаро- и дымозащитные двери стандарта EI60 соответствует требованиям дерективы о лифтах и подъемных механизмах 95/16/EC и стандарта EN 81-58. По умолчанию дверь с классом защиты EI60 оснащается дверной коробкой. В качестве опции можно заказать расширительную панель, которая закрывает машинную сторону. Расширительная пенель снабжена смотровым люком электрического шкафа.
Ширина дверного проема: 800, 900 мм;
Высота дверного проема: 1900, 2000, 2100 мм.
Фактическая высота двери на 20 мм. больше, поскольку на дверь устанавливается наличник, закрывающий стык между дверью и коробкой.
Стандартно предусмотрено окрашивание дверного полотна и коробки в цвет RAL 9016 (белый), стеклянная панель - прозрачное стекло JT0.
Опционально доступно окрашивание дверного полотна и коробки в любой цвет по шкале RAL.
Вызов лифта
Электромагнитный ключ
Опционально доступно оснащение подъемника считывателем магнитного ключа.
Ключ на двери
Данный ключевой переключатель оснащен защитно-запирающей функцией, что значит, что дверь запирается автоматически спустя 10 секунд после ее закрытия. Применяется в случае необходимости ограничения доступа к подъемнику.
Может быть использован для вызова на этажную площадку, а также для функции "школьного" лифта.
Безопасность
Аварийный ручной привод
По умолчанию подъемник снабжен механическим приводом спуска платформы. В случае аварийной остановки привод приводится в движение вручную.
Автоматический аварийный привод
Опционально подъемник может иметь автоматический аварийный привод спуска платформы.
Аварийный упор
Упор выдвигается из приводной колонны на время обслуживания подъемника, предотвращая возможность наезда подъемной платформы на обслуживающий персонал.
Дополнительное оснащение
Комплект радиоуправления на 2 этажа
При необходимости подъемная платформа может быть оснащена комплектом из двух пультов дистанционного управления.

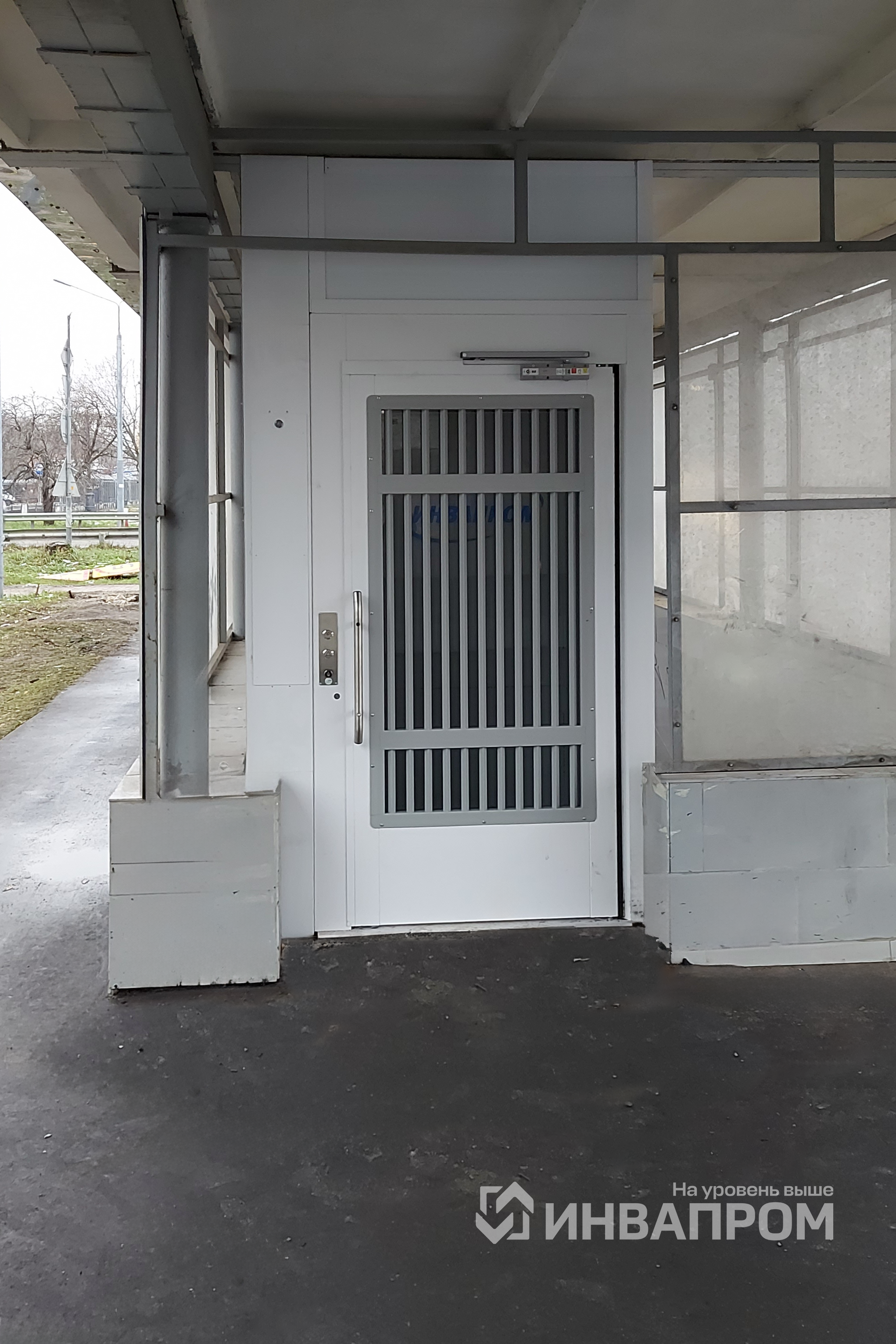

Антивандальное исполнение
Решетка на дверь
Для защиты дверного стекла на подъемниках, установленных в общественных местах, доступна установка решетки. Эта опция подходит для подъемников, расположенных вне помещений, таких как надземные и подземные переходы или общественные здания.
Также возможен монтаж защитных решеток на шахту с остеклением.
Дверь с уменьшенным окном
Дверь с окном уменьшенного размера предпочтительна для установки на объектах общего пользования для повышения уровня антивандальности подъемника: уличные подземные и надземные переходы, общественные здания и т.п.

Характеристики

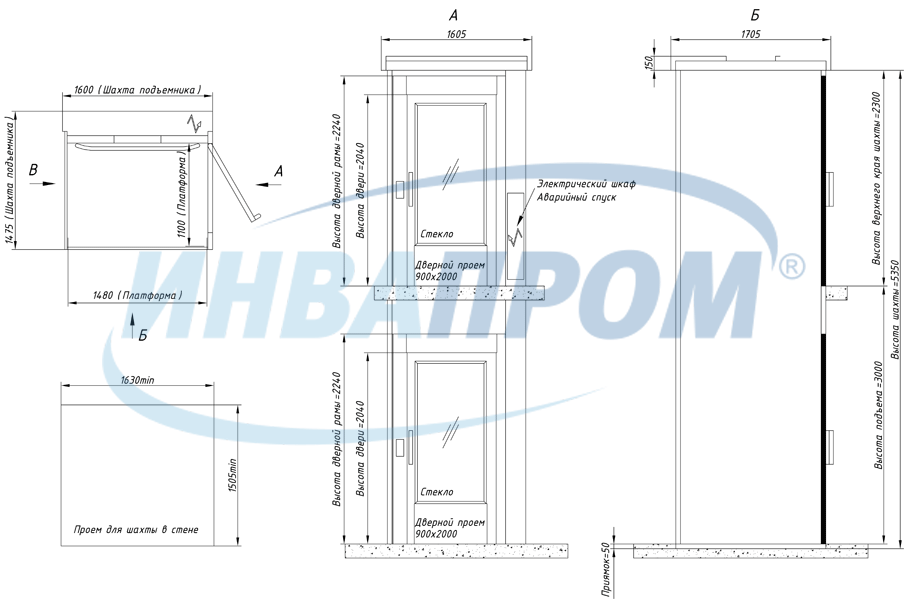

Габариты, мм Шахта - 1560х1640х**** (Стандартно, без обшивки задней стенки сэндвич-панелями и при размере платформы 1100х1480 / Шахта - 1620х1640х**** (При обшивке задней стенки шахты сэндич-панелями)
Цвет Белый RAL 9003 (Возможна покраска в любой цвет по шкале RAL)
Высота подъема до 13 м.
Высота, max 12500
Габариты платформы (ДхШ), мм Стандартно - 1100х1480 / Доступно - 1000х1380 / Опционально другие размеры*
Грузоподъемность 410 кг.
Двигатель 2.2 кВт
Максимальная скорость 0.15 м/сек.
Направляющие Алюминий
Опции внешней установки Обогрев и вентиляция шахты, крыша шахты, водозащищенные замки дверей
Схема управления DC 24В, микропроцессорная
Технические требования ГОСТ Р 55555-2013
Управление двигателем 380В, 3-ф или инверторное с плавным пуском
Управление с платформы Кнопки постоянного нажатия
Число дверей Максимально 2 двери на этаж
Число остановок 2
Электропитание 220 (380) В /50 Гц
Этажное управление Кнопка постоянного нажатия
Условия эксплуатации В помещении/на улице
Привод Самотормозящаяся патентованная система винт/гайка
Аварийное опускание Автоматическое, ручное
Бренд ИНВАПРОМ
Тип Вертикальный
Длина платформы

1480 мм.

Ширина платформы*

1100 мм.

Высота двери

2040 мм.

Ширина дверного проёма

940 мм.

Глубина шахты

1560 мм.

Ширина шахты

1640 мм.

Высота подъёма**

13000 мм.

Высота верхнего уровня

мин. 2240 мм.

Проём для шахты

1640х1680 мм.

*Имеются другие размеры шахты (см. раздел Опций)
**В зависимости от места установки.

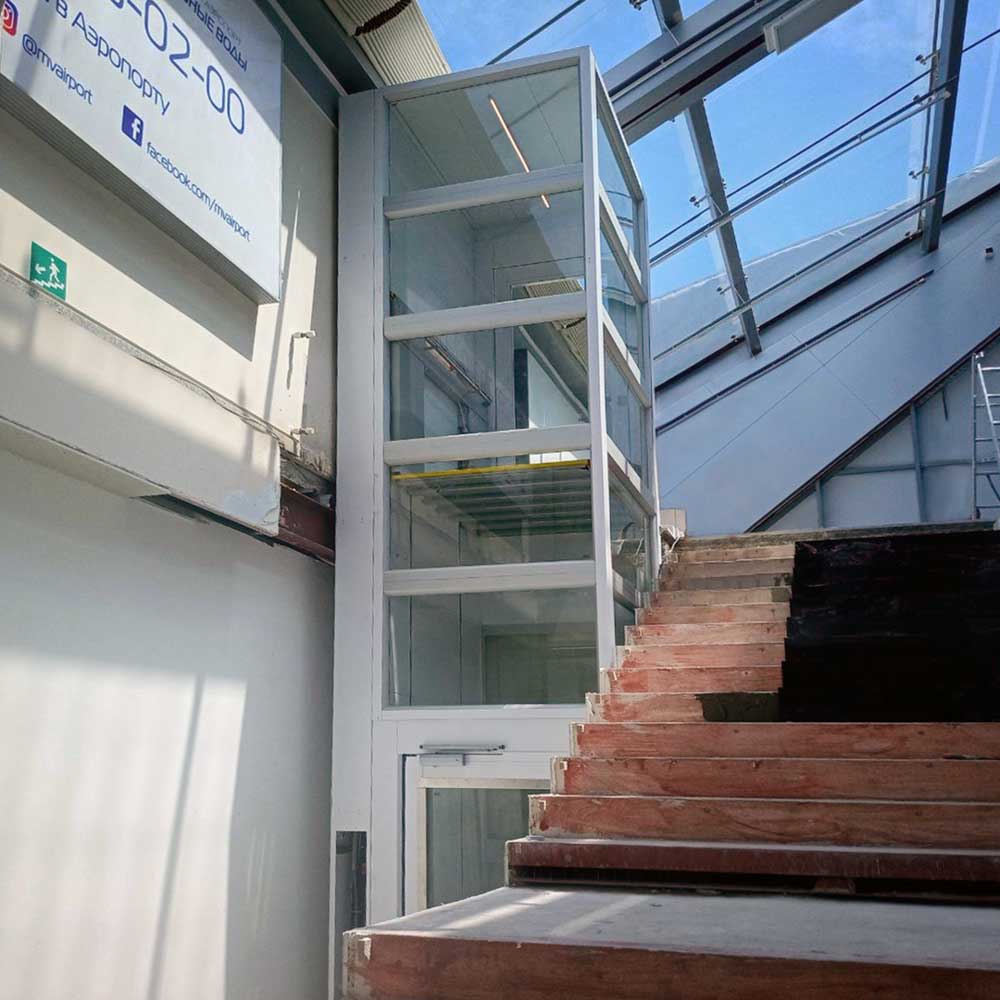

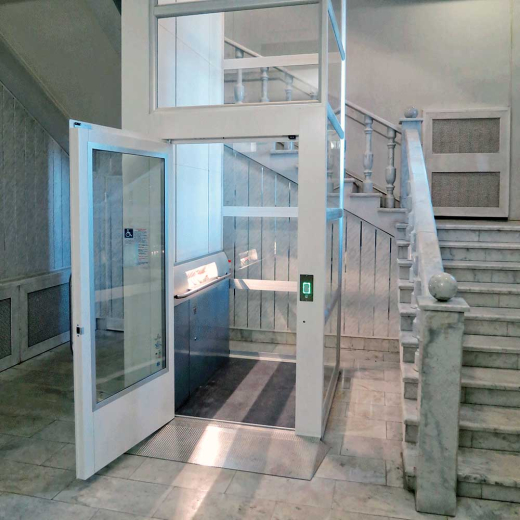

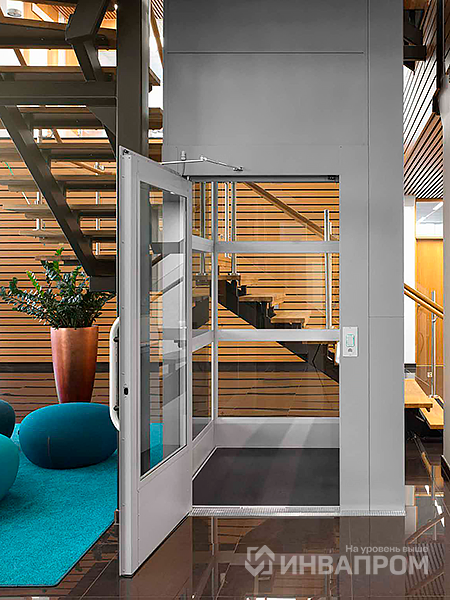

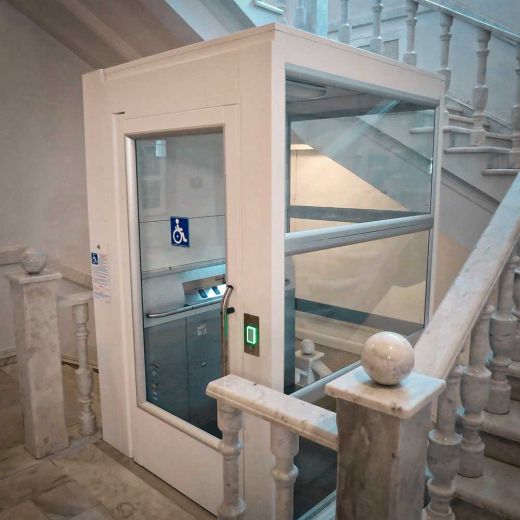

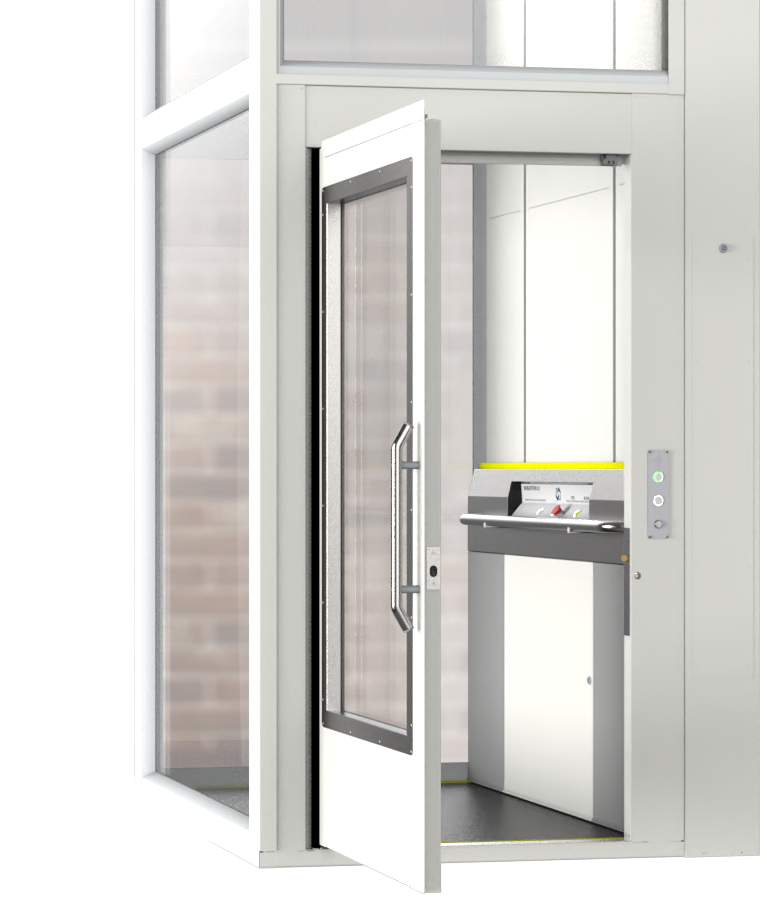

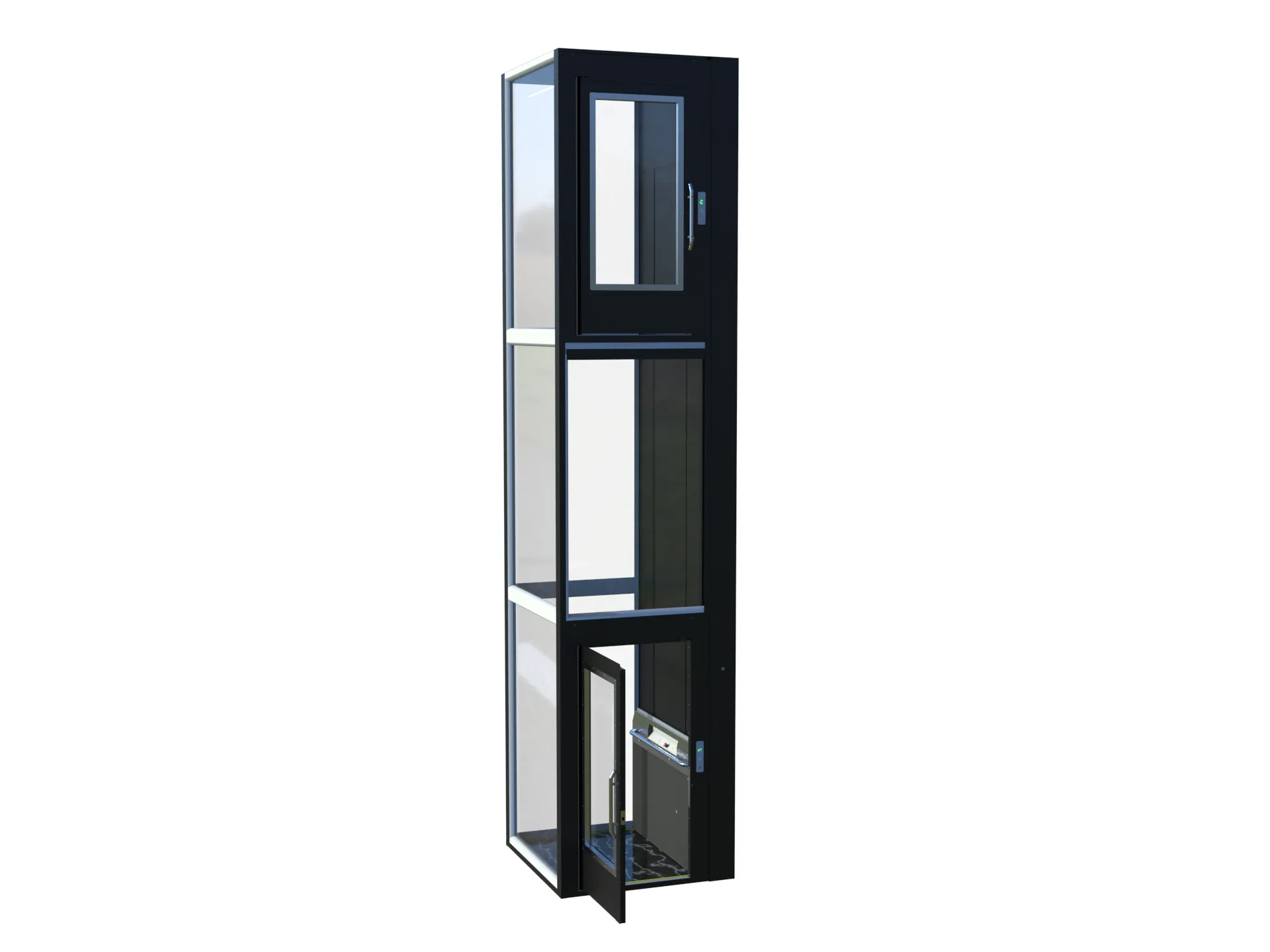

ВЕРТИКАЛЬНЫЙ ИНВАЛИДНЫЙ ПОДЪЕМНИК ВНУТРЕННИЙ/НАРУЖНЫЙ ИНВАПРОМ А1

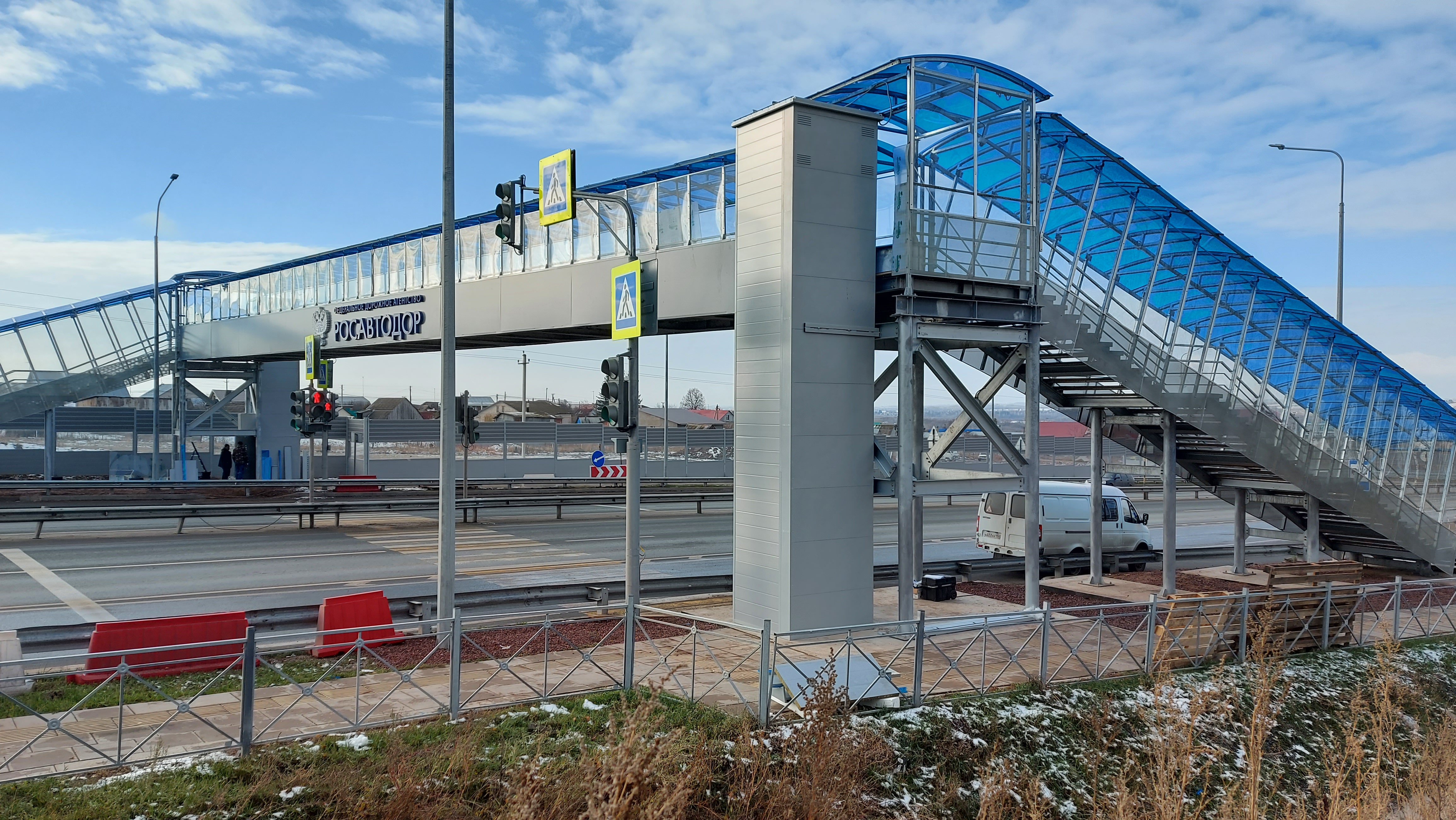

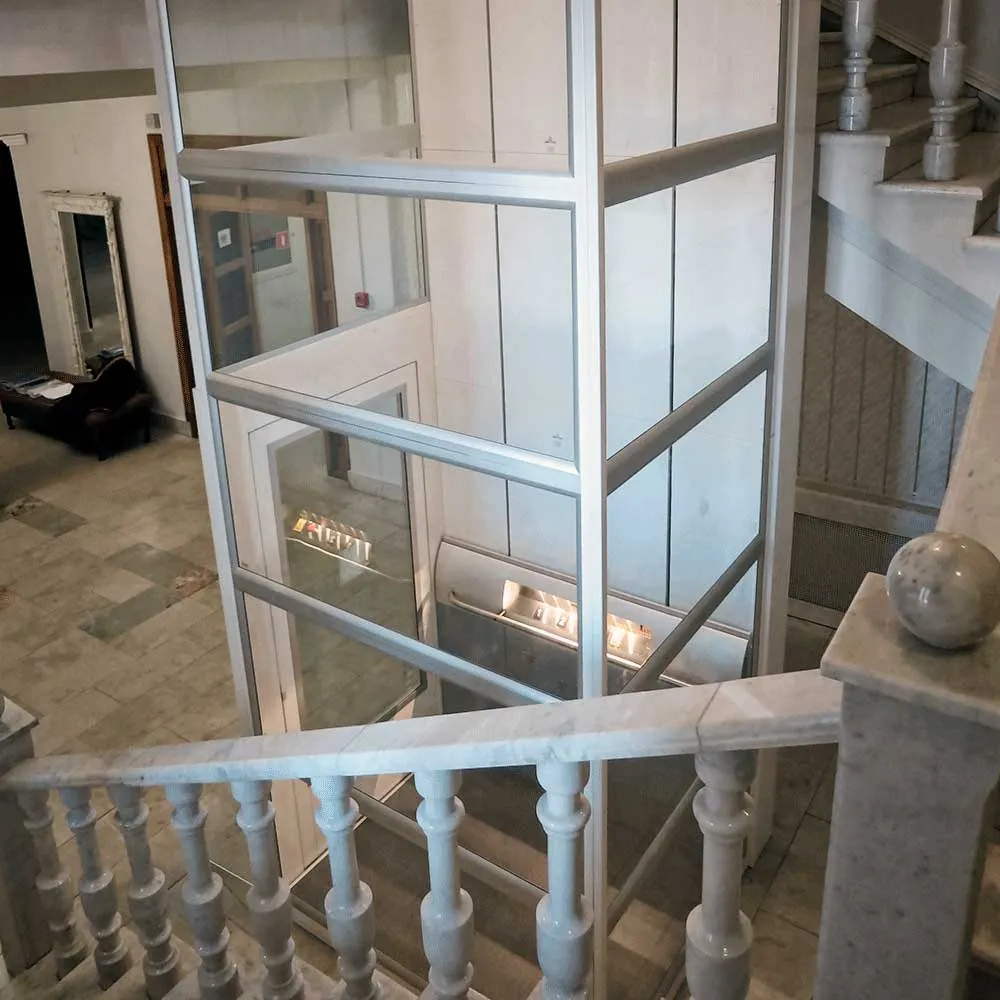

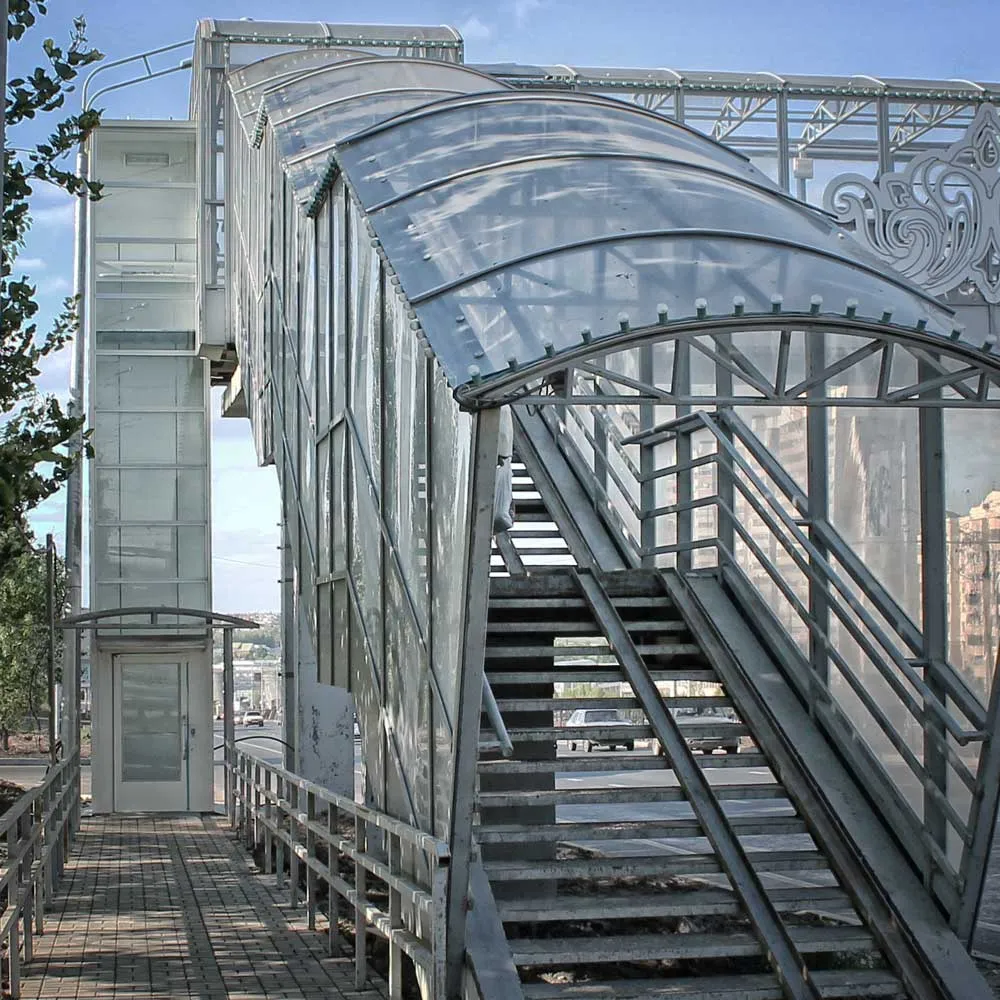

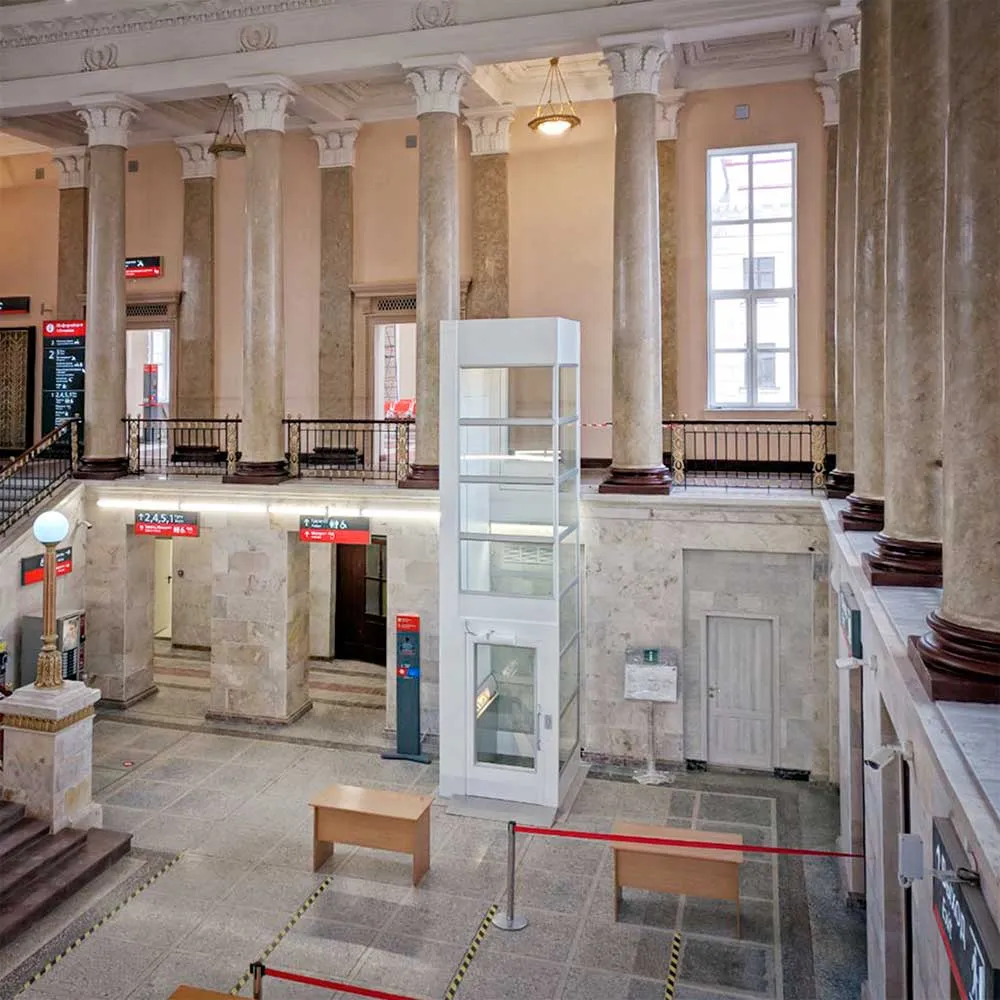

Инвалидный подъемник с вертикальным перемещением ИНВАПРОМ А1 - это новая модель вертикального подъемника с шахтой для установки в общественных, жилых, промышленных зданиях, подземных и надземных переходах, а также прочих помещениях, в которых необходимо обеспечить доступность для всех категорий граждан.

Климатическое исполнение вертикального инвалидного подъемника ИНВАПРОМ А1 позволяет устанавливать его как внутри, так и снаружи зданий, диапазон рабочих температур от -20° до +40 ° С (опционально возможно увеличение предельной отрицательной температуры до - 50° С).

Подъемник может быть установлен без приямка, для удобства пользователей предусмотрен пандус.

Подъемник, предназначенный для эксплуатации в условиях пониженных температур ( -50° С - +40 ° С), устанавливается без приямка.

ОСОБЕННОСТИ:
  • Привод винт-гайка - патентованный привод, исключающий падение платформы.
  • Шахта из сэндвич панелей - самонесущая конструкция позволяет отказаться от возведения лифтовой шахты.
  • Кромка безопасности - останавливает движение платформы при контакте, исключает попадание посторонних предметов в зазор между платформой и шахтой.
  • Поверхность безопасности - прекращает движение платформы в случае наезда на препятствие снизу.
  • Управление кнопкой постоянного нажатия - в случае прекращения нажатия движение останавливается.
  • Вызывные посты управления на каждой остановке - для удобства нескольких пользователей.
  • Дверной доводчик с системой фиксации в открытом положении - устанавливается на каждую дверь.
  • Система аварийной остановки и контроля движения - срабатывает в случае критического износа деталей привода, возможных неисправностей системы управления и иных аварийных случаях.
НАЗНАЧЕНИЕ:

  • Инвалидный подъемник вертикального перемещения рассчитан на высоту подъема до 4 метров.
  • Предназначен для установки как внутри зданий, так и на улице.

БЫСТРОТА МОНТАЖА:

  • Шахтный вертикальный инвалидный подъемник ИНВАПРОМ А1 не требует приямка. Монтаж производится в течение нескольких дней.

УНИВЕРСАЛЬНЫЙ:

  • Может совмещаться с любыми системами диспетчеризации.

ВСЕПОГОДНЫЙ:

  • Вертикальный инвалидный подъемник ИНВАПРОМ А1 проектировался с учетом требований эксплуатации в условиях Российского климата. География применения данной модели позволяет использовать ее на всей территории нашей страны и СНГ.

НАДЕЖНОСТЬ КОНСТРУКЦИИ:

  • Патентованная система привода винт/гайка и система автодиагностики гарантирует надежность и безопасность конструкции.
  • Инвалидный подъемник с вертикальным перемещением ИНВАПРОМ А1 сочетает в себе самые передовые системы оснащения.

ЗАЩИТА ОТ ВАНДАЛОВ:

  • Инвалидный подъемник вертикальный предусматривает защиту от вандализма.

  • Также для выбора доступен ряд дополнительных опций, повышающих степень защиты.

ОПТИМАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ПРОСТРАНСТВА:

  • Нет необходимости оборудования машинного помещения или приямка. Установка может осуществляться непосредственно на пол помещения (комплектуется пандусом высотой 50 мм).

  • Для заказа доступны несколько типоразмеров платформ и шахт.

ПРОСТОТА В УПРАВЛЕНИИ И ОБСЛУЖИВАНИИ:

  • Интуитивно понятное управление движением. Частотный преобразователь обеспечивает плавность старта и остановки.

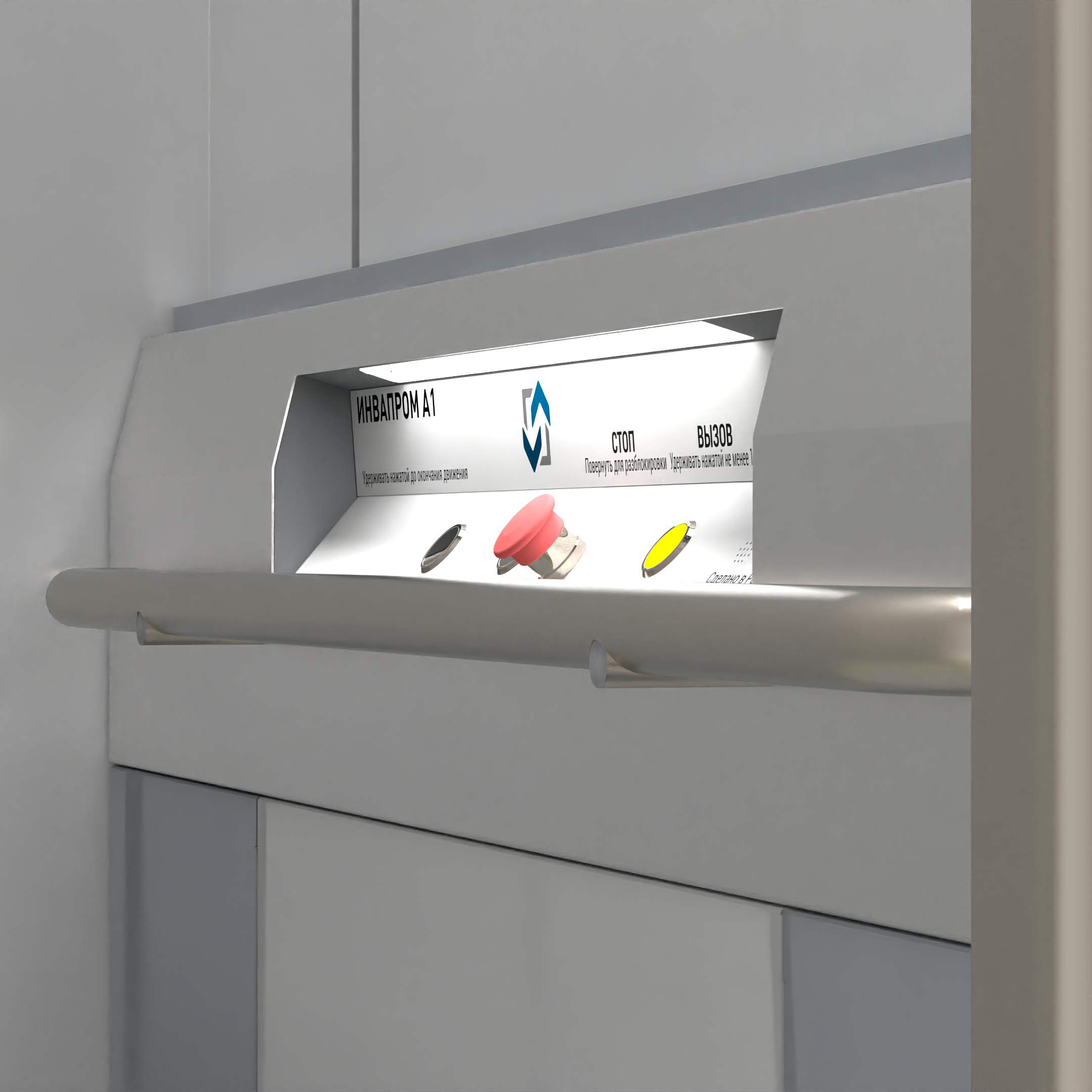

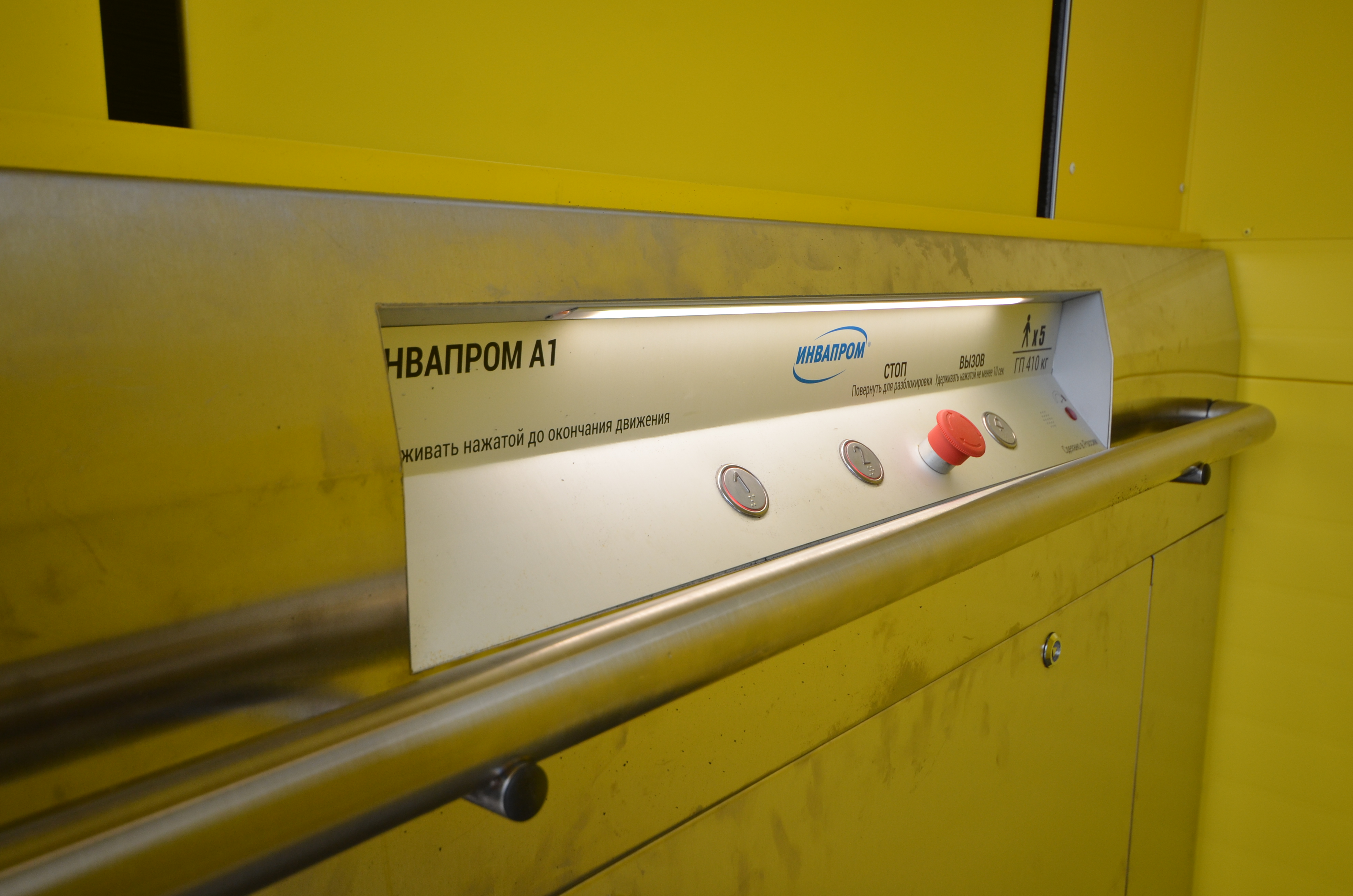

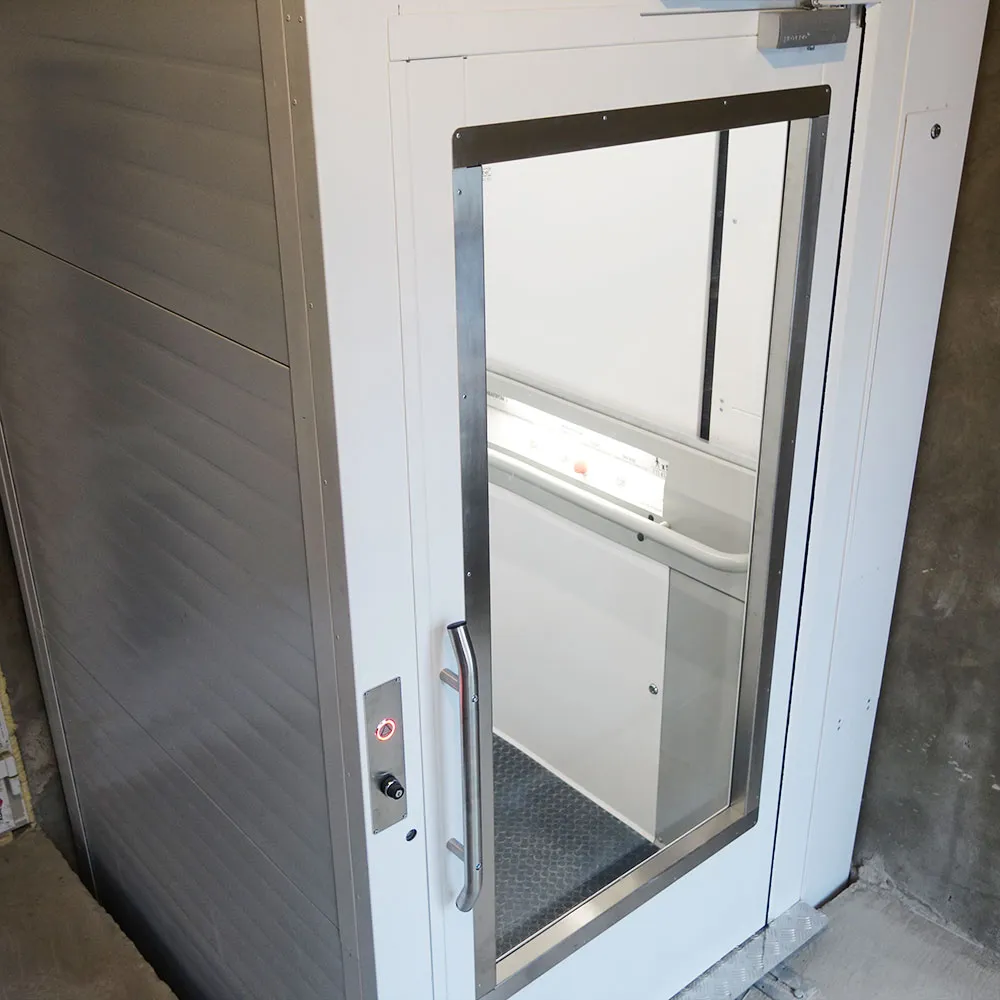

  • Удобные кнопки управления с подсветкой и вызывные посты на каждой остановке с текстом Брайля.

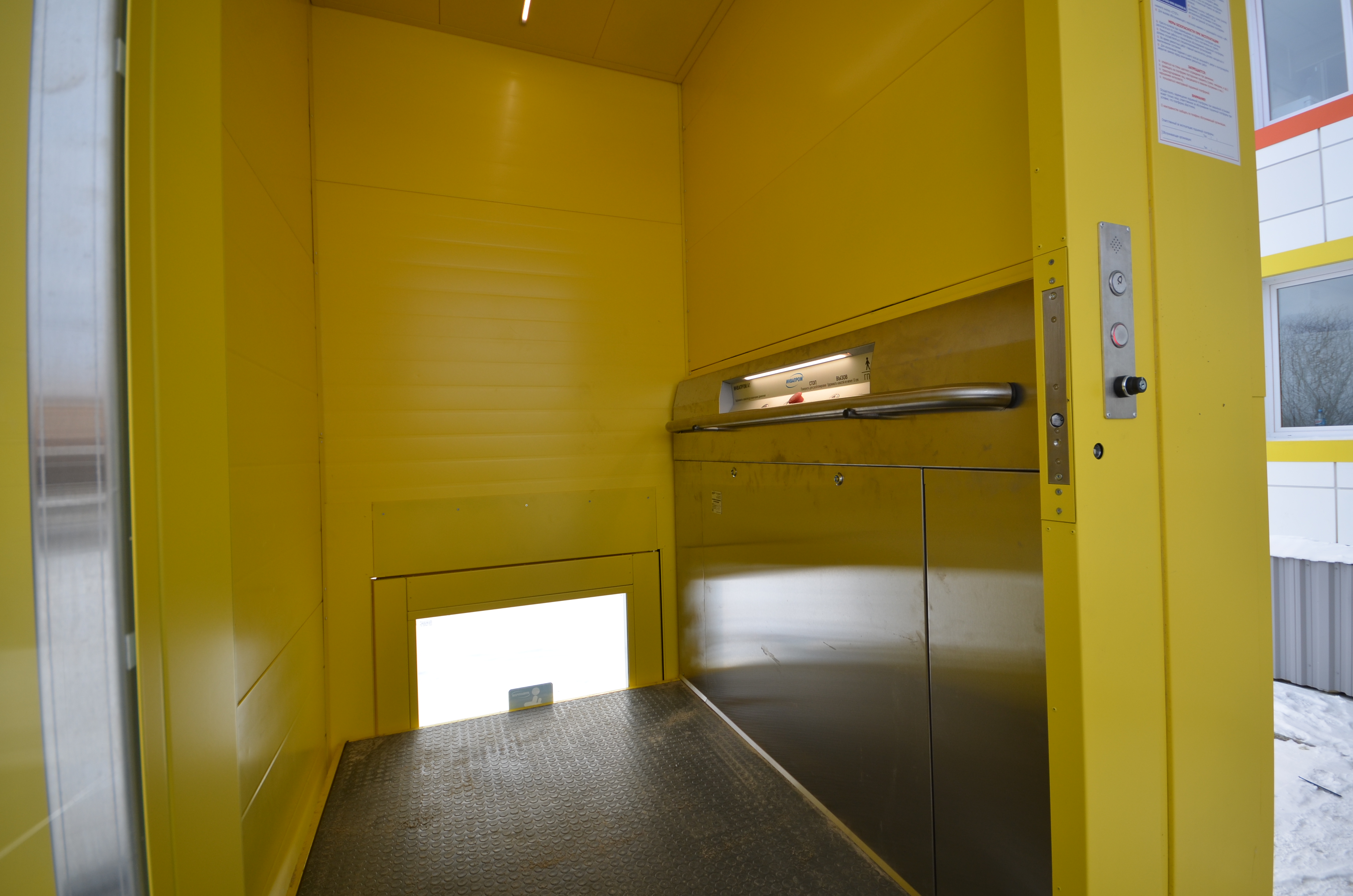

  • Противоскользящее покрытие пола платформы.

  • Дополнительное оснащение полутамборум для предотвращения попадания осадков.

  • Подогреваемая и вентилируемая шахта.

СОВРЕМЕННЫЙ И ЭЛЕГАНТНЫЙ:

  • Внушительный ряд дополнительных опций позволяет адаптировать подъемник под нужды любого объекта.

ЭКОНОМИЧНЫЙ:

  • Вертикальный инвалидный подъемник ИНВАПРОМ А1 выполнен из отечественных комплектующих, что выгодно отражается на его стоимости в сравнении с импортными аналогами. При этом качество исполнения гарантирует долгую и бесперебойную работу устройства.

  • Ремонт и техническое обслуживание не составляет труда, так как все запасные части всегда в наличии на складе.

Проектируя и изготавливая инвалидные подъемники, мы в первую очередь ориентируемся на потребителя и те условия, в которых устройству предстоит работать. Ознакомиться с примерами нашей работы вы можете на странице проектов.

Вернуться к списку
