ИНВАПРОМ А4 — грузовой подъёмник с самонесущей шахтой
Особенности
- Привод винт-гайка — патентованный привод, исключающий падение платформы.

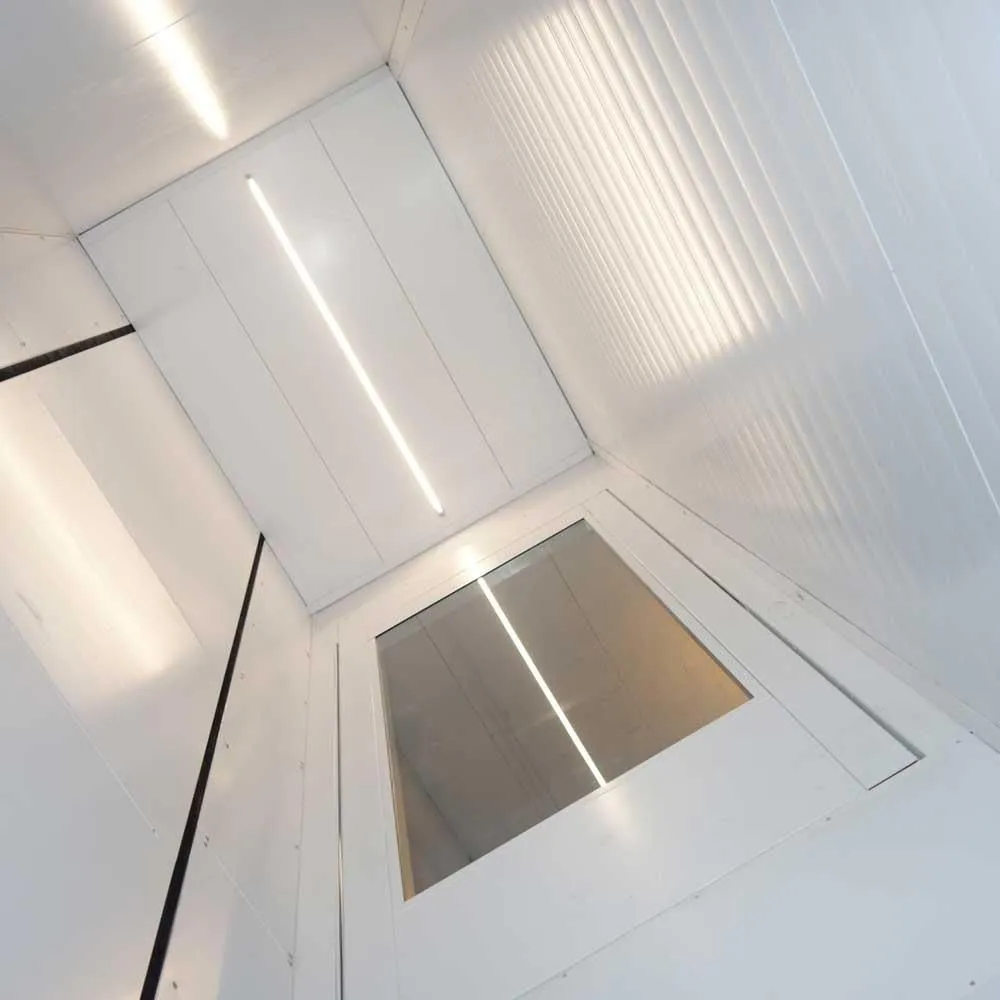

- Шахта из сэндвич-панелей или секций со стеклом — самонесущая конструкция позволяет отказаться от возведения строительной шахты.
- Кромки безопасности — останавливают движение платформы при контакте, исключают попадание посторонних предметов в зазор между платформой и шахтой.
- Борт ограждения платформы — защищает груз от повреждений и предотвращает его соприкосновение со стенками шахты.

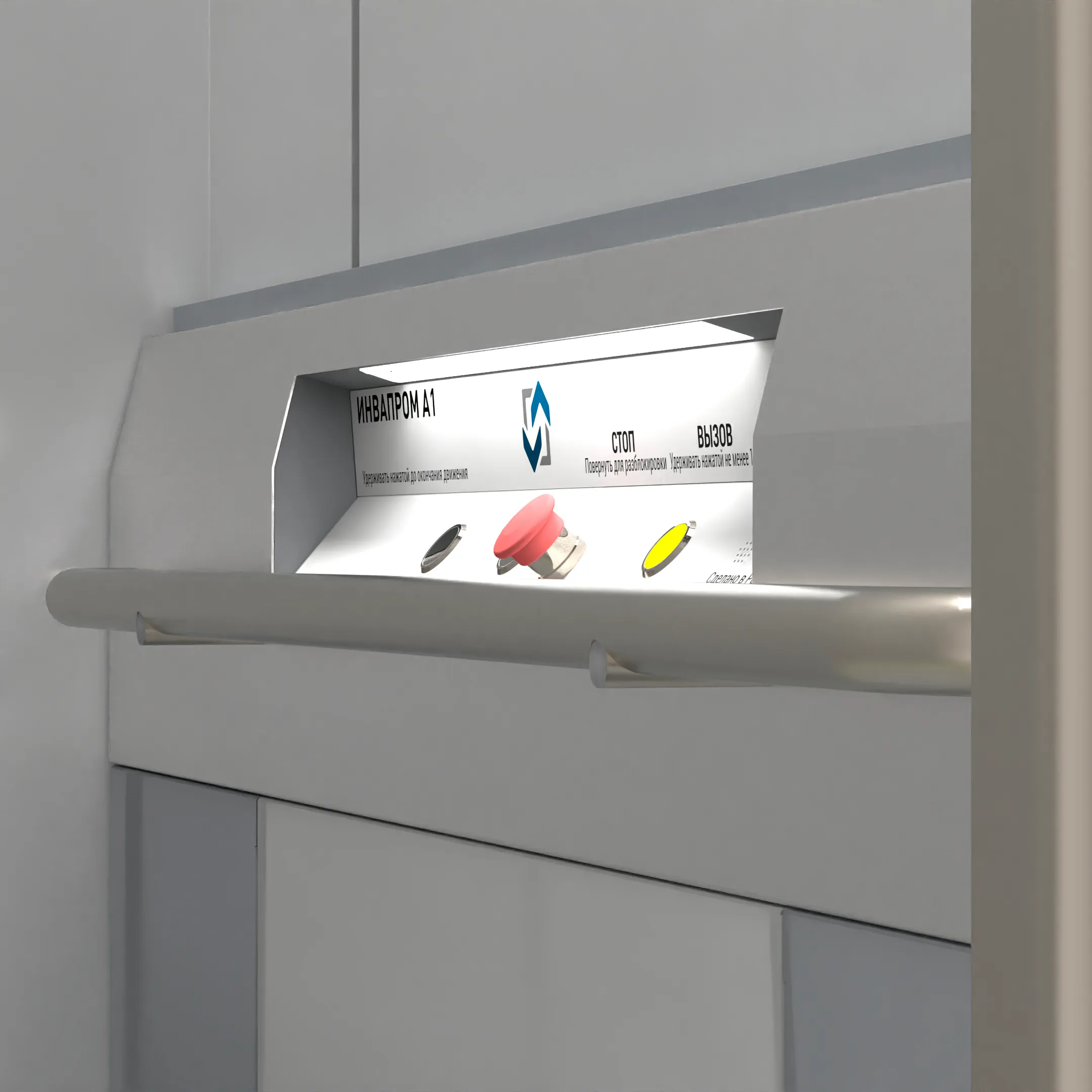

- Управление кнопками постоянного нажатия — в случае прекращения нажатия движение останавливается.
- Вызывные посты на каждой остановке с кнопками однократного нажатия — для удобства вызова подъёмника на этаж.
- Дверной доводчик с системой фиксации в открытом положении — устанавливается на каждую дверь.
- Система аварийной остановки и контроля движения — срабатывает в случае критического износа деталей привода, возможных неисправностей системы управления и иных аварийных случаях.
Надёжность конструкции
Смотреть видео
Фотогалерея
Как заказать подъёмник
- Оставьте заявку и мы обсудим место и вид установки
- Замерим, сделаем чертежи и поможем согласовать проект
- Изготовим подъёмник, доставим до места установки
- Смонтируем согласно утверждённому чертежу
- Поможем сдать объект
заказать инвапром а4
B2B решение для больниц, складов, торговых центров и производств
B2B Запросить BIM/CAD чертежи
Технические характеристики
Технические характеристики ИНВАПРОМ А4
- Установка: Внутри помещения
- Номинальная грузоподъемность: 300/410/500 кг
- Электропитание: 1×230 В переменного тока / 3×380 В переменного тока, 50 Гц, 16 А, 3/5×2,5 мм²
- Скорость: Макс. 0,15 м/с
- Минимальная высота потолка: верхний этаж 2400 мм (дверь во всю высоту)
- Приямок: 50 мм или 0 мм с пандусом
- Система привода: Винт-гайка
- Максимальная высота подъёма: 13 м
- Максимальное количество остановок: 6
- Управление подъемником: однократное нажатие на посадочных этажных площадках, удержание нажатия для движения на платформе (кнопки постоянного нажатия)
- Мощность маршевого двигателя: 2.2 кВт
- Машинное отделение: Интегрированное
- Конфигурация расположения дверей: одностворчатая, проходная, под 90°
- Элементы безопасности: аварийная гайка, кнопки «СТОП» на платформе и в шахте, автоматический аварийный привод с автономным питанием, кромки безопасности, концевые выключатели обнаружения износа и вращения основной приводной гайки, аварийные концевые выключатели, механические кнопки аварийного открытия дверей, концевой выключатель для защиты приямка.
- Стандарты: ГОСТ Р 55555-2013 и ТР ТС 010/2011, ГОСТ 34682.2-2020, EN 81-41
- Длина платформы*: 1980 мм
- Ширина платформы*: 1000 мм
- Высота двери*: 2040 мм
- Ширина дверного проёма: 900/1000 мм
- Глубина шахты*: 2060 мм
- Ширина шахты*: 1450 мм
- Высота подъёма*: до 13000 мм
- Высота верхнего уровня: мин. 2240 мм
- Проём для шахты*: 1470×2120 мм
- *Имеются другие размеры шахт и платформ в зависимости от места установки
Для проектировщиков и тендерных специалистов: BIM-модели, CAD-блоки, DWG-чертежи, монтажные схемы, схемы подключения, сертификаты и многое другое.
Проектировщикам и тендерным специалистам
Предоставляем полный пакет исходных данных для проектирования и закупки:
- BIM-модели/CAD-блоки
- Монтажные схемы и чертежи
- Схемы подключения
- Типовые технические задания и опросные листы
- Паспорта и сертификаты соответствия
Помогаем пройти экспертизу, подготовить смету и сдать объект без замечаний. Сроки поставки и монтажа прогнозируемы.
Файлы для скачивания
Вдохновляйтесь нашими работами
Вопросы и ответы
больше ответов на вопросы
Насколько громко работает подъемник?
Уровень шума зависит от типа привода и акустики помещения. Полностью бесшумных подъемников не существует, но современные технологии позволяют сделать работу практически незаметной. Как и работа холодильника, звук подъемника обычно сливается с повседневными шумами и не привлекает внимания.
Технология SilentBox и оптимизированный привод
Наши винтовые подъемники, оснащенные системой SilentBox (для платформ), создают шум всего 48-50 дБ*. Это соответствует уровню звука в библиотеке или тихом офисе.
С чем сравнить ?
- Шепот — 30 дБ.
- Работа холодильника — 40–45 дБ.
- Наш подъемник оснащенный системой SilentBox — 48 дБ.
- Сплит-система (кондиционер) — 45–50 дБ.
- Обычный разговор — 60 дБ.
* Замеры проводились на расстоянии 2 метров от подъемника с нагрузкой 150 кг при движении с постоянной скоростью.
Технология SailentBox
В наших моделях используется запатентованная система шумоизоляции «SailentBox» - многоступенчатая защита привода, виброгасящие панели и специальный кожух. Это гарантирует уровень шума 48-58 дБ даже при интенсивной эксплуатации. Подъемник можно устанавливать рядом со спальней - он не помешает отдыху.
Принцип работы винтового подъемника
Винтовой привод — это простая, но эффективная система подъема. Платформа или кабина подъемника соединена с гайкой, которая движется вверх и вниз по винту. Движение создается электродвигателем: при вращении в одну сторону гайка поднимает платформу, в другую — опускает.
Преимущества винтового привода
- Надежность и безопасность — система не использует тросы или гидравлику, которые могут выйти из строя.
- Долговечность — срок службы достигает 25–30 лет при правильном обслуживании.
- Простота конструкции — мало движущихся частей, поэтому риск поломок минимален.
- Компактность — привод помещается внутри шахты, не требуется отдельное машинное помещение.
- Не нужен приямок — многие модели монтируются без углубления в полу.
Обслуживание
Винтовая система не требует сложного ухода. В наших подъемниках установлена автоматическая система смазки, которая постоянно поддерживает винт в рабочем состоянии. Это позволяет реже проводить сервисные визиты.
Важно: Винтовой привод не требует замены масла (в отличие от гидравлики) и не нуждается в периодической протяжке тросов. Это экономит время и средства на обслуживании.
Минимальная периодичность обслуживания
Техническое обслуживание необходимо проводить не реже одного раза в год. Для домашних лифтов, используемых семьей с обычной интенсивностью, этого обычно достаточно. Более частая диагностика может потребоваться при интенсивной эксплуатации или особых условиях работы оборудования.
От чего зависит частота обслуживания?
- Интенсивность использования – лифт, который работает каждый день по многу раз, требует более частого осмотра, чем оборудование эпизодического использования.
- Тип подъемника – уличные модели нуждаются в более частой очистке и проверке защитных покрытий, чем внутренние.
- Условия эксплуатации – повышенная влажность, перепады температур, запыленность влияют на периодичность ТО.
Наше преимущество – низкая потребность в обслуживании
Одно из главных преимуществ наших подъемников – они требуют значительно меньше обслуживания по сравнению с традиционными лифтами. Благодаря винтовому приводу с автоматической смазкой и отсутствию тросов, количество сервисных операций сведено к минимуму. Это экономит ваши время и средства.
Важно: Своевременное обслуживание гарантирует безопасность, качество работы и продлевает срок службы оборудования до 25–30 лет.
Как понять, сколько обслуживания нужно моему подъемнику?
Индивидуальный подход
Мы подбираем график обслуживания индивидуально под каждый подъемник. С 2018 года все наши модели оснащаются счетчиком поездок. Это устройство точно фиксирует, сколько рейсов совершил лифт.
Как это работает
- Во время каждого сервисного визита наши техники подключаются к системе управления.
- Через компьютер считываются данные счетчика поездок.
- На основе реальной интенсивности использования мы даем рекомендации по оптимальному графику ТО.
Часто владельцы недооценивают, насколько активно используется подъемник, и поэтому проводят обслуживание реже необходимого. Объективные данные счетчика помогают избежать этой ошибки.
Персонализированные рекомендации
По результатам диагностики мы можем предложить скорректировать ваш сервисный контракт: увеличить или уменьшить количество визитов в год. Это позволяет платить только за действительно необходимое обслуживание.
Что входит в ежегодное обслуживание?
Стандартный перечень работ
- Проверка всех резьбовых соединений и их протяжка при необходимости.
- Осмотр привода «винт-гайка» – проверка смазки, работа автоматической системы смазки.
- Диагностика электрики и систем безопасности – концевые выключатели, аварийное опускание, датчики.
- Проверка состояния несущих конструкций – направляющие, крепления.
- Тестирование под нагрузкой – проверка плавности хода, отсутствия посторонних звуков.
- Считывание данных счетчика поездок и корректировка рекомендаций.
Для уличных подъемников дополнительно проверяются антикоррозийные покрытия и уплотнители.
Готовы заключить договор на обслуживание?
Мы предлагаем сервисные контракты на 1, 2 и 3 года с разной периодичностью визитов. Подберем оптимальный план под ваш подъемник.
* Для подъемников, установленных в Москве и Московской области, доступно срочное обслуживание в течение 24 часов.
